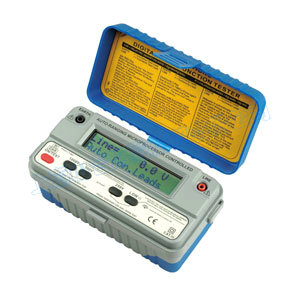

台湾标准电机SEW仪器仪表--1152 MF Multifunction and Insulation Testers



1152 MF   Multifunction and Insulation Testers
1152 MF
FEATURES

 Auto-Range microprocessor controlled.
 Automatic voltmeter AC/DC at Start/Reset.
 Auto-off.
 Battery test.
 Battery test at Switch On/Reset.
 Safety voltmeter before each test.
 Auto-Discharge on all test and all ranges.
 Leads Auto-Null key.
 Test Auto-Stop.
 Smart hold & stop on voltmeter AC/DC.
 EnerSave (tm).
 Cotinuity short circuit current > 220mA.
 Continuity open circuit voltage of 5Vdc.
 Nominal voltage @ 1mA on all insulation ranges.
 Display customization for OEM.
 Accepts 8 alkaline batteries.
 UK 16th edition.
  CAT III 600V.
  CAT III 100V (only 1153AI)
 EN 61326, EN55011
 EN 61000-4-2, EN 61000-4-3
特 點--數位多功能及絕緣測試計(LCD顯示)

● 微處理器系統控制設計。
● 寬廣型液晶顯示器(16字×2行)。
● 測試電壓類比刻劃顯示。
● 作低阻抗(LOWΩ)量測時，作自動歸零設計。
● 對電容性充電電壓有自動放電功能設計。
● 讀值自動鎖定功能。
● 自動關機設定功能。
● 具PI(極化指數)附件DAR(電介質吸收比)功能。
● 電池電力大小自動顯示。
● 過電壓保護功能。
● 符合英國第16版本安全規範(UK16th)。
● 通過歐洲安全規範驗證：
EN 61010-1 CAT Ⅲ 600V
EN 61326-1
規 格(23°C±5°C ＜80%R.H.)
絕緣阻抗(MΩ)
量測電壓(DCV) 250V / 500V / 1000V
輸出電壓容許 額定電壓±10%
量測範圍 0.2M~2GΩ / 0.2M~4GΩ / 0.2M~8GΩ
準確度 0.2MΩ-4GΩ:±3%讀值
4GΩ-8GΩ:±5%讀值
電介質吸收比(DAR) ˇ
極化指數(PI) ˇ
電壓測試(ACV.DCV)
交流電壓(ACV) 0~700V
準確度 ±(1.5%讀值+1位數)
直流電壓(DCV) 0~950V
準確度 ±(1.5%讀值+1位數)
導通測試(Ω)
量測檔位 0.01-100Ω/100-300Ω/300-1999Ω
準確度 0.01-100Ω:±1%讀值
100-300Ω:±1.5%讀值
300-1999Ω:±2%讀值
自動歸零 5Ω以下
蜂鳴器響應 約3Ω以下
短路電流 ＞220mADC
被動元件過壓保護(MOV)和氣體填充元件(GAS)檢測
量測範圍 5~1020 DC
準確度 ±(3%讀值+2位數)
一般敘述
自動關機時間 約5分鐘
保險絲規格 快斷型500mA250V(5×20mm)
操作溫濕度 0° C -40° C 80%Z大相對濕度
儲存溫濕度 -10° C -50° C 80%Z大相對濕度
外形尺寸 175(長)x85(寬)x75(高)mm
重量(含電池) 約655g
使用電池 1.5V(AA)x8 鹼性電池
特 點--數位多功能及絕緣測試計(OLED顯示)

● C對比的OLED顯示，非常容易識別，提供給礦業或其他在黑暗處工作的行業量測使用
● 微處理器系統控制設計
● 寬廣型液晶顯示器(16字×2行)
● 測試電壓類比刻劃顯示
● 作低阻抗(LOWΩ)量測時，作自動歸零設計
● 量測絕緣阻抗(MΩ)，被測物帶有直流電壓(DCV)或交流電壓(ACV)時，有自動保護切換功能
● 對電容性充電電壓有自動放電功能設計
● 讀值自動鎖定功能
● 自動關機設定功能
● 具PI(極化指數)及DAR(電介質吸收比)功能
● 電池電力大小自動顯示
● 過電壓保護功能
● 符合英國第16版本安全規範(UK16th)
● 通過歐洲安全規範驗證:
EN 61010-1 CAT Ⅲ 600V
EN 61326-1
規 格 (23°C±5°C ＜80%R.H.)

絕緣阻抗(MΩ)
量測電壓(DCV) 250V / 500V / 1000V
輸出電壓容許 額定電壓±10%
量測範圍 0.2M~2GΩ / 0.2M~4GΩ / 0.2M~8GΩ
準確度 0.2MΩ-4GΩ:±3%讀值
4GΩ-8GΩ:±5%讀值
電介質吸收比(DAR) ˇ
極化指數(PI) ˇ
電壓測試(ACV.DCV)
交流電壓(ACV) 0~700V
準確度 ±(1.5%讀值+1位數)
直流電壓(DCV) 0~950V
準確度 ±(1.5%讀值+1位數)
導通測試(Ω)
量測檔位 0.01-100Ω/100-300Ω/300-1999Ω
準確度 0.01-100Ω:±1%讀值
100-300Ω:±1.5%讀值
300-1999Ω:±2%讀值
自動歸零 5Ω以下
蜂鳴器響應 約3Ω以下
短路電流 ＞220mADC
被動元件過壓保護(MOV)和氣體填充元件(GAS)檢測
量測範圍 5~1020 DC
準確度 ±(3%讀值+2位數)
一般敘述
自動關機時間 約5分鐘
保險絲規格 快斷型500mA250V(5×20mm)
操作溫濕度 0° C -40° C 80%Z大相對濕度
儲存溫濕度 -10° C -50° C 80%Z大相對濕度
外形尺寸 175(長)x85(寬)x75(高)mm
重量(含電池) 約655g
使用電池 1.5V(AA)x8 鹼性電池
