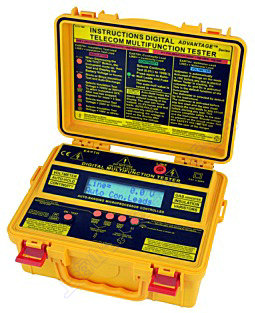

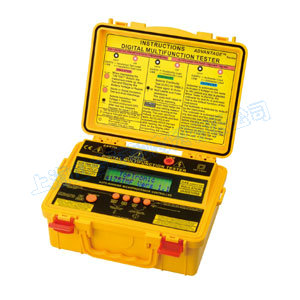

4175 TMF   Multifunction and Insulation Testers
4175 TMF
FEATURES

 Auto-Range microprocessor controlled.
 Telecommunication test voltage : 50V and 100V.
 Large range of insulation test voltages : 50, 100, 125, 250, 500, 1000V.
 Mov/protection devices test.
 Gas Arrester Function.
 Automatic voltmeter AC/DC at Start/Reset.
 Test On-Off.
 Battery test.
 Battery test at Switch On/Reset.
 Safety voltmeter before each test.
 Auto-Discharge on all test and all ranges.
 Leads Auto-Null key.
 Test Auto-Stop.
 Smart hold & stop on voltmeter AC/DC.
 Ener-Save (tm).
  : 01 CAT III 600V.
 EN 55011 : 07+A2 : 07.
 EN 61000-4-2, EN 61000-4-3, EN 61000-4-4.
 EN 61000-4-5, EN 61000-4-6
特 點

● 可供電信相關設備量測使用。
● 微處理器控制系統設計。
● 測試電壓檔位多達6個:50V. 100V. 125V.
250V. 500V. 1000V。
● 50V.100V的測試電壓、檔位適合用於電信設備。
● 元件過壓保護檢測功能。
● 氣體填充元件耐壓檢測功能。
● 自動換檔。
● 自動關機。
● 可作交直流電壓量測。
● 在所有檔位都可作自動放電。
● 可作電池電壓量測。
● 測試線線阻可作自動歸零。
● 作省電功能設計。
● 有極化指數(PI)和電介質吸收比(DAR)功能。
● 通過歐洲安規驗證
EN 61010-1 CAT Ⅲ600V
EN 61326-1

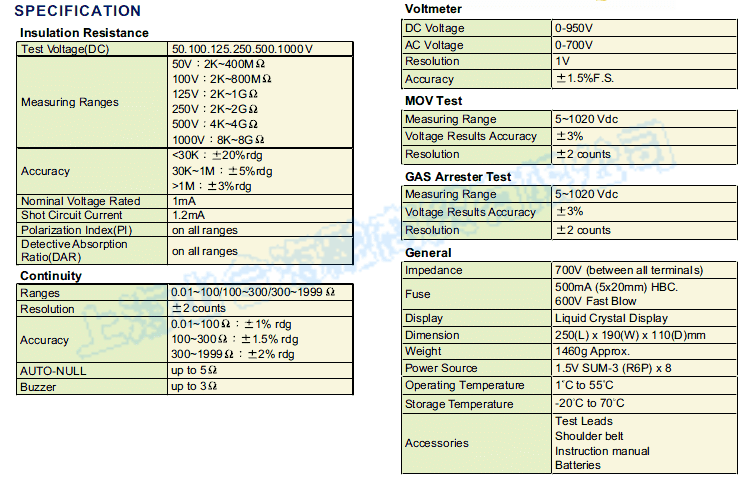

規 格 (23°C±5°C <80%R.H.)

絕緣阻抗(MΩ)
量測電壓及
量測範圍
50V:0.1MΩ-400MΩ
100V:0.1MΩ-800MΩ
125V:0.1MΩ-1GΩ
250V:0.2MΩ-2GΩ
500V:0.2MΩ-4GΩ
1000V:0.2MΩ-8GΩ
準確度 0.1MΩ-4GΩ:±3%讀值
4GΩ-8GΩ:±5%讀值
量測推動電流 1.2mA
極化指數(PI) ˇ
電介質吸收比(DAR) ˇ
導通測試(Ω)
量測檔位 0.01~100 / 100 ~300 / 300~1999
準確度 0.01~100 : ±1.0%讀值
100~300 : ±1.5%讀值
300~1999 : ±2.0%讀值
自動歸零
(Auto-Null)
Z高到5Ω
蜂鳴器響應:<5Ω
電壓量測(ACV.DCV)
直流電壓(DCV) 0-950V
交流電壓(ACV) 0-700V
準確度 ±1.5%讀值
元件過壓保護檢測(MOV) & 氣體填充元件耐壓檢測(Gas)
量測範圍 5~1020 Vdc
準確度 ±(3%讀值+2位數)
一般敘述
保險絲 500mA.250V(5×20mm)快速熔斷型
液晶顯示器 16(字)x2(行) LCD
操作溫濕度 0°C to 40°C Z大相對濕度80%
儲存溫濕度 -10°C to 50°C Z大相對濕度80%
外形尺寸 250(長)x190(寬)x110(高)mm
重量(含電池) 約1460g
使用電池 1.5V電池(AA)x8(顆)
