CJ40系列切换电容接触器

适用范围
CJ40系列交流接触器主要用于交流50Hz(或60Hz),额定电压至660V(或1140V),电流至1000A的电力线路中接通与分断电路,并可与适当的热继电器或电子式保护装置组合成电磁起动器,以保护可能发生过载的电路。
产品符合和等标准。

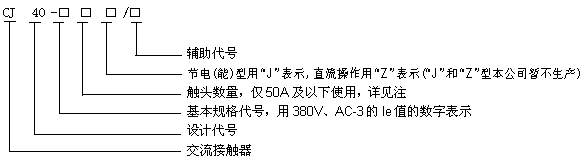

型号及其含义
辅助代号共由五部分组成,根据需要按以下顺序选用:
部分用字母“Y”表示一般型,可以不写出。“N”表示可逆型;
第二部分用1位数字表示主电路极数:2、3、4、5分别表示2极、3极、4极、5极,3可以不写出;
第三部分用2位数字表示Z高额定工作电压:“06”表示660V,可以不写出。“11”表示1140V;
第四部分表示额定控制电源电压,用字母“AC”表示交流(50Hz),“DC”表示直流,字母后用额定控制电源电压的数值表示,但“AC380”可以不写出;
第五部分用字母“F”和2位数字表示辅助触头种类及数量,前一位数字表示常开辅助触头对数,后一位数字表示常闭辅助触头对数,但“F42”可以不写出。
注:该项包括两部分:主触头数量、辅助触头数量。用数字分别表示,如下简图所示:
(-□□-□□)表示:一主触常开数、主触常闭数一辅触常开数、辅触常闭数。
正常工作条件及安装条件
1、海拔高度不C过2000m;
2、周围空气温度上限值不C过+40℃,下限值不低于-5℃;
3、安装地点的空气相对湿度在Z高温度为+40℃时不C过50%,在较低温度下可以有较高的相对湿度,
Z湿月的月平均Z低温度不C过+25℃,该月的平均Z大相对湿度不C过90%。由于温度变化发生在产
品上的凝露情况必须采取措施;
4、与垂直面的安装倾斜不C过±5°;
5、污染等级:3级;
6、在无显著摇动、冲击和振动的地方。
结构特征
1、接触器装有限流电阻,可以把合闸涌流抑制在允许范围内;
2、接触器为直动式双断点结构,动作机构灵活,手动检查方便,结构紧凑,更换触头方便;
3、接触器接线端有绝缘罩覆盖,安全KK;
4、安装可用螺钉紧固,也可扣装在35mm的标准安装轨道上。
主要结构及工作原理
CJ40-9~50交流接触器为正装直动式双断点结构,“E”型铁芯位于下部,桥形双断点触头在其上面。磁轭及静触头分别固定在用绝缘材料制成的底座与躯壳上。衔铁和动触桥作为可动部件能在躯壳中直线运动。附加的辅助触头为独立组件可安装在接触器的顶部或两侧。整个接触器可采用标准的“TH35”安装轨进行快速安装,也可采用螺钉进行固定安装。
CJ40-63~1000交流接触器为开启式正装直动式双断点结构,辅助触头作为独立组件安装在主触头的两侧,在电气上为分开的。铁芯为“U”型结构YJ性气隙。底座为铝合金压铸(CJ40-160A及以上)螺钉安装,而CJ40-63 ~ 125底座为不饱和聚酯玻璃纤维增强模塑料,安装方式可以螺钉安装,也可以用“TH75”导轨安装。灭弧罩采用耐弧塑料加铁质栅片组成,具有分断能力高,KK性高等优点。

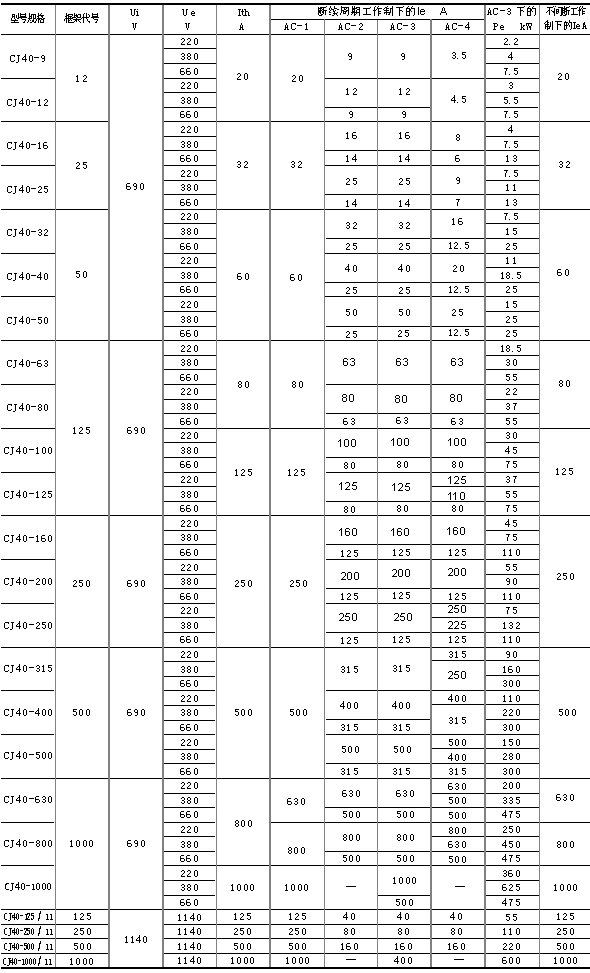

主要技术参数
`
订货须知
1、订购接触器时,需指明下述各点:
a、产品的型号及基本规格代号;
b、主触头及辅助触头数量;
c、额定控制电源电压及频率,如有特殊要求时应说明;
d、订货数量(台数)。
2、订购接触器的备件,可与产品同时订购,规定接触器的主动、静触头,辅助动、静触头,线圈为易损件,订购时应指明:
a、备件所属产品型号规格;
b、订购线圈时请指明工作额定控制电源电压及频率。
