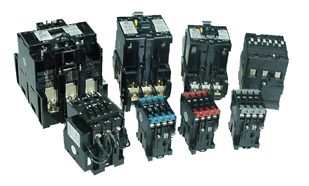

CJX8-(B)系列交流接触器


一、适用范围

CJX8(B)型交流接触器主要用于交流50、60Hz、额定电压至660V,额定电流至475A的电力线路中,供远距离接通与分断电力线路或频繁地控制交流电动机之用,具有失压保护作用。常与T系列热继电器组成电磁起动器,此时具有过载及断相保护作用。
二、型号及其含义


三、结构特征

B9-B30、B460为“正装式结构”,即触头系统在前面,磁系统在后面(靠近安装面),B37-B370为“倒装式”结构,即磁系统在前面,主触头系统在后面。
动触头为桥式结构。B105以上的主静触头与主接线可分离,更换触头时不必拆卸主导线。B9-B25可供四对触头(三对主触头、一对辅助触头或四对主触头)。B30以上动触头支架上装三个动触头,不能增加主触头数。
B9-B25 采用封半式自然灭弧,B30-B45采用铁磁片灭弧、B65以上采用铁磁栅片灭弧、各级产品均采用耐弧塑料弧罩。
B9-B30可快速安装在 安装卡轨上。

四、主要技术参数


表1
型号
B9
B12
B16
B25
B30
B37
B45
B65
B85
B105
B170
B250
B370
B460
额定绝缘电压
(V)
660
Z高工作电压
(V)
660
AC-3、AC-4时额定工作电流(A)
380V
8.5
11.5
15.5
22
30
37
45
65
85
105
170
250
370
475
660V
3.5
4.9
6.7
13
17.5
21
25
44
53
82
118
170
268
337
AC-3时
控制功率(KW)
4
5.5
7.5
11
15
18.5
22
33
45
55
90
132
200
250
电寿命(百万次)
1
机械寿命(千万次)
1
操作频率AC-3、AC-2(次/h)
600
400
300
五、外形及安装尺寸

孔型1
孔型2
孔型4
孔型5
孔型6
外形及安装尺寸图(表)
表2

-
A
B
C
D
E
F
G
H
R
J
K
φ
L
孔型
备注
B8,B12,16
35±0.2
44
67
82
45±0.24
51±0.24
1
4.2±0.2
R2.25
-
-
-
-
1
B9、B12、B16、B25、B30可用卡轨安装,尺寸见图
B25
45±0.24
54
81
87
50±0.24
60±0.28
70±0.28
4.5
-
40
-φ
φ45±0.1
≤15
5
B30
45±0.24
54
90
94
70±0.28
80±0.34
-
-
-
-
-
φ45±0.1
-
2
B37,B45
70±0.15
81
112
125
80±0.15
100±0.15
-
-
-
-
-
6.2±0.15
-
2
B65,B85
80±0.15
92
132
140
80±0.15
90±0.15
110±0.15
6.2±0.15
R3.1
-
-
6.2±0.15
≤15
3
B105
35±0.15
116
152
135
-
-
140±0.35
6
-
-
φ7.5
-
≤15
4
B170
40±0.15
133
163
150
-
-
150±0.35
6
-
-
φ7.5
-
-
4
B250
50±0.15
165
205
190
--
-
190±0.45
7
-
-
φ8.5
-
-
4
B370
60±0.2
200
250
218
-
-
220±0.52
7
-
-
2φ8.5
-
-
4
B460
210
245
260
338
-
-
220
-
-
-
-
-
15
6

六、维护

接触器在工作时如发出较大的噪音可用压缩空气或小毛刷等清除磁铁极面上的尘埃;
接触器的触头由于电弧而产品烧黑或烧毛现象并不影响其性能,不必清除,否则反会促使接触器提前损坏;
接触器一般配件,但必须在订货时提出。
