CZ0系列直流接触器
一、适用范围
CZ0系列直流接触器主要供运距离接通与额定电压至660伏、额定电压至1600A的直流电力线路之用、并适宜于直流电动机的频繁起动、停止、换向及反接制动。

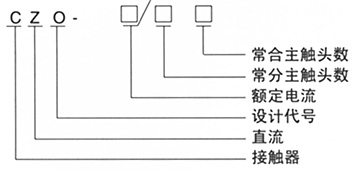

二、型号及其含义

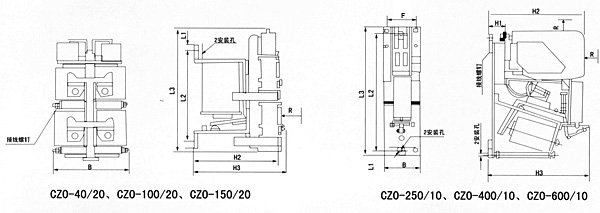

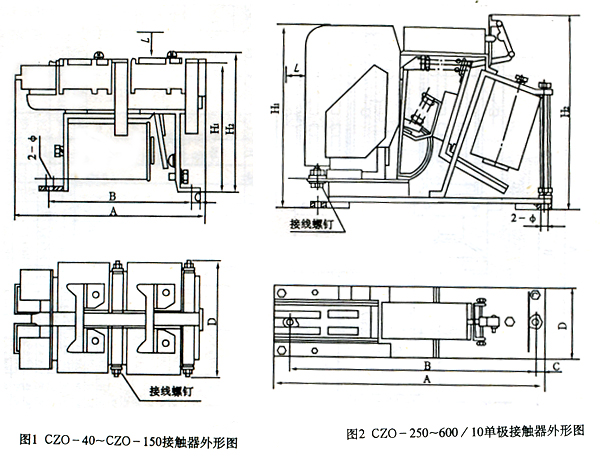

三、结构特征

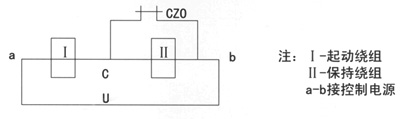

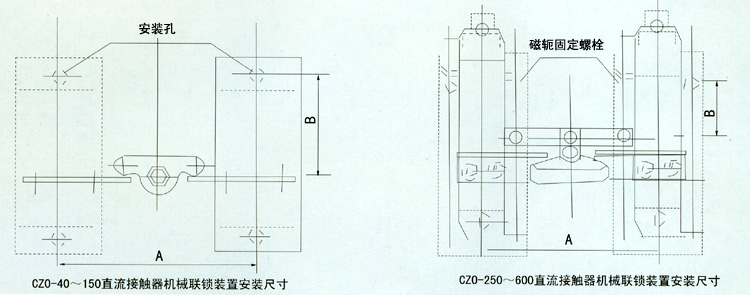

额定电流150A及以下的结构为上下二层立体式布置，桥式双断点串联磁吹陶土灭弧的主触头系统和额定发热电流为5A二常开二常闭桥式双断点辅助触头都固定在拍合式磁系统背面上;额定电流250A及以上的结构平面布对置，指形单断点串联磁吹陶土灭弧罩灭弧的触头系统和绕经硬化处理的楞角转动的拍合磁系统一前一后固定在底架上，额定发热电流为10A的五对常开常闭可任意组合的桥式双断点辅助触头固定在磁系统背面上；额定电流100-150A常合主触头和额定电流250-1600A的接触器吸引线圈都是具有节能效果的串联双绕组结构。请注意按下图接线：
接触器具有品种规格齐全，使用寿命长，动作KK、维修方便等优点。
本系列接触器具有可WQ取代CZ1、CZ3、CZ5、CJ3等系列老产品。
CZ0-250-1600还可派生采用连杆转动辅助触头的结构形成，其派生取代号为“E”如CZ0-250E/10 CZ0400E/20等，其外形与安装尺寸跟基本型号一致。
四、主要技术参数
| 型号 |
派生代号 |
额定电压（V） |
额定电流（A） |
主触头数 |
辅助头数 |
主触头额定分断能力（A） |
操作频率（次/h） |
机械寿命（万次） |
电寿命（万次） |
| 常开 |
常闭 |
常开 |
常闭 |
| CZ0-40/20 |
----------- |
440 |
40 |
2 |
|
2 |
2 |
160 |
1200 |
500 |
50 |
| CZ0-40/02 |
|
2 |
2 |
2 |
100 |
600 |
300 |
30 |
| CZ0-100/10 |
100 |
1 |
|
2 |
2 |
400 |
1200 |
500 |
50 |
| CZ0-100/01 |
|
1 |
2 |
1 |
250 |
600 |
300 |
30 |
| CZ0-100/20 |
440 |
2 |
|
2 |
2 |
400 |
1200 |
500 |
50 |
| CZ0-150/10 |
440 |
150 |
1 |
|
2 |
2 |
600 |
1200 |
500 |
50 |
| CZ0-150/01 |
|
1 |
2 |
1 |
375 |
600 |
300 |
30 |
| CZ0-150/20 |
440 |
2 |
|
2 |
2 |
600 |
120 |
300 |
30 |
| CZ0-250/10 |
CZ0-250E/10 |
440 |
250 |
1 |
|
5 |
1000 |
600 |
300 |
30 |
| CZ0-250/20 |
CZ0-250E/20 |
2 |
|
| CZ0-400/10 |
CZ0-400E/20 |
400 |
1 |
|
1600 |
| CZ0-400/01 |
------------ |
|
1 |
1000 |
| CZ0-400/20 |
CZ0-400E/20 |
2 |
|
1600 |
| CZ0-600/10 |
CZ0-600E/10 |
660 |
1 |
|
2400 |
| CZ0-1000/10 |
CZ0-1000E/10 |
660 |
1000 |
1 |
|
4 |
4000 |
60 |
50 |
5 |
| CZ0-1600/10 |
CZ0-1600E/10 |
1600 |
1 |
|
6400 |
注：（1）CZ0-40灭弧线圈：1.5A、2.5A、5A、10A、20A、40A六种规格供用户选择。
（2） 除一常开外，其余可任合成常开或常闭。
（3）CZ0-1000/10和CZ0-1600/10为原CZ0派生产品CZ16-1000/10和CZ16-1500/10。
|
