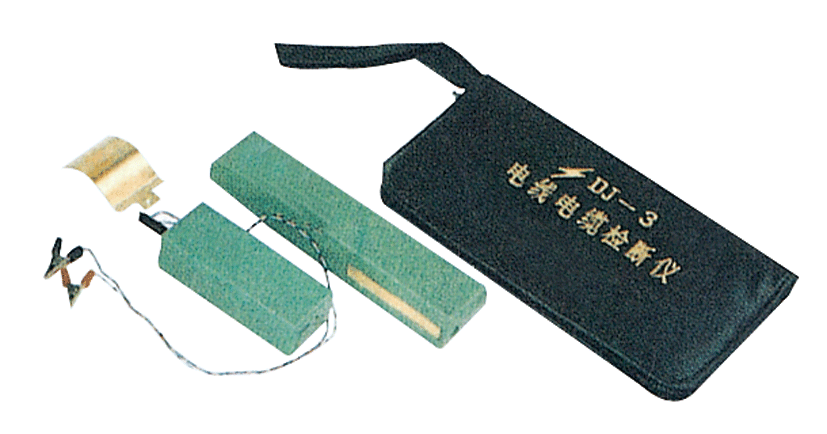

DJ-3型电线电缆检断仪





    电线电缆检断仪由半导体讯号发送器,半导体接收器等部分组成的仪器,是一种JQ地寻找非屏蔽电线电缆断路点位置的专用设备,供工矿,农村,建筑等部门检修供电、照明或其它类似线路时使用。


    寻找电线电缆故障处是电场感应原理。讯号发送器在电线电缆上发送连续讯号,经控头感应接收在通过接收器将信号放大发出声光讯号,探头沿着电线缆移动,当移动讯号由强突然变为无讯号或有明显削弱处,该处就是所要寻找的故障处。


1.半导体讯号发生器
     A.输出功率
    B.发射频率:1000Hz左右
    C.直流电源:9V
    D.尺寸及重量:4×3×10cm,90g
    E.工作环境温度:-10℃~+45℃
2.半导体放大器
    A.接收频率:1000Hz左右
     B.接收增益80dB以上
    C.直流电源:9V
    D.尺寸及重量:23×2.5×4cm,160g
    E.工作环境温度:-10℃~+45℃


1.准备
    A.将故障线路与电源脱离放电。用万用表或电珠电池分清芯线通断两类,把“通”与“断”的芯线一头分别并在一起,加外一头全部并在一道。
    B.有铁棒(硬质导线也可)打入地下约半米深作为地线,或利用其它设备的接线地。
2.寻找

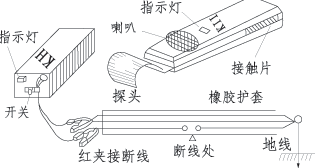

    A.把讯号发送器正确地接到故障线上(见图)红夹接断路,黑夹通线并接地。
    B.把深勾插入接收器“探勾”的插孔里,手握金属接触圈把探头安放在故障线上,此时在接收器内会发生连续声音,探头沿故障线移动,讯号突变处就是寻找的故障点。3.修补
    A.切开故障处外绝缘,接好导线芯线。
      B.再用万用表或电珠电池测芯线通断情况若还有断芯线再用同样方法去找,直到芯线全部导通为止。
    C.修好故障处外绝缘(临时急用可用黑胶布包扎)。
4.注意事项
     A.注意插头与插座之间的接触、电池注意更换;安放时注意塑料内壁“+”“-”号,与电池“+”“-”对应。
      B.接收器要与电线电缆、发送器相隔一定的距离,以免发生误会。
2.接线图
