    DZ15系列塑料外壳式断路

一、适用范围

DZ15系列塑料外壳式断路器适用于交流50Hz、额定电压380V、额定电流至63A(100)的电路中作过载、短路保护之用,并可作为线路的不频繁转换及电动机的不频繁起动之用。

二、结构特征

有单、二、三、四极。操作机构具有明显的快合、快分功能。触头用内氧化法的AgZnO触头材料,接触电阻小、耐磨、抗熔焊。长延时脱扣器采用油阻尼液压式脱扣器,可提供较理想的反时限保护特性。

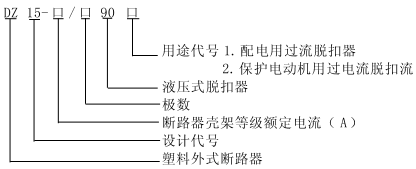

三、型号及其含义

五、外形及安装尺寸(尺寸见表3、4图1)

表1
产品型号
代号
外形尺寸
单极
二极
三极
四极
DZ15-40
A
27±10.5
53±1.5
78±1.5
103±1.75
B
134±2.0
134±2.0
134±2.0
134±2.0
C
88±1.75
88±1.75
88±1.75
88±1.75
D
73.5±1.5
73.5±1.5
73.5±1.5
73.5±1.5
DZ15-63
(DZ15-100)
A
30±1.05
66±1.5
96±1.75
126±2.0
B
147±2.0
147±2.0
147±2.0
147±2.0
C
96±1.75
96±1.75
96±1.75
96±1.75
D
80±1.5
80±1.5
80±1.5
80±1.5

四、特性

4.1断路器主要技术参数(见表1)

表2
DZ15-40
DZ15-63(100)
Ui(V)
AC 380
Ue(V)
单极:AC 220 二、三、四极AC 380
Inm(A)
40
63(100)
极数
1,2,3,4
In(A)
6,10,16,20,25,32,40
10,16,20,25,32,40,50,63,(80,100)
额定短路通断能力(kA)
3
5
寿命
有载
1500
无载
8500
总计
10000
120

表3
外形及安装尺寸
产品型号
代号
外形尺寸
单极
二极
三极
四极
DZ15-40
a
18±0.215
25±0.26
50±0.31
b
120±0.435
120±0.435
120±0.435
120±0.435
安装孔φ
φ5-φ5.30
φ5-φ5.30
φ5-φ5.30
φ5-φ5.30
DZ15-63
(DZ15-100)
a
20±0.26
30±0.26
60±0.26
b
130±0.50
130±0.50
130±0.50
130±0.50
安装孔φ
φ5-φ5.30
φ7-φ7.36
φ7-φ7.36
φ7-φ7.36
4.2漏电断路器的基本参数(见表2)
(20℃)

表4
配电用断路器
I/In
1.05 1h内不脱扣(冷态)
1.30 1h 内脱扣(热态)
10.00<0.2s(冷态)
保护电动机用断路器
I/In
1.05 2h内不脱扣(冷态)
1.30 1h 内脱扣(热态)
1.50<2min 内脱扣(热态)
7.20 2s<T6≤10s(冷态)
注:I为试验电流
