一、适用范围

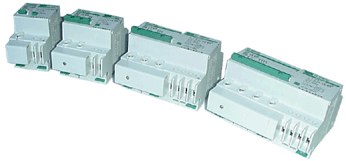

DZ47LE系列漏电断路器，适用于交流50Hz或60Hz,额定电压单
相220V，三相380V及以下额定电流1-63A的电路中，具有漏电、
过载、短路等保护功能。本产品体积小、重量轻、部件通
用性强，外型美观，导轨安装，使用方便。
该产品适用于工业、商业、高层建筑和民用住宅等各种场所，
产品符合 标准。
|

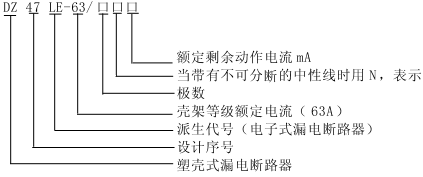

二、型号及其含义
|
|
额定电压短路通断能力
|
-
|
DZ47LE-63/12
|
DZ47L-63/22
|
DZ47L-63/34
|
DZ47L-63/44
|
|
级线数
|
单极两线
|
两线两线
|
三极三线
|
三极四线
|
四级四级
|
|
额定电压UN(V)
|
220
|
220/380
|
|
壳架等级额定电流（A）
|
63
|
|
额定电流（A）
|
1、3、6、10、16、20、25、32、40、50、63
|
|
额定漏电动作电流1Δn
|
0.03、0.05、0.075、0.100
|
|
额定漏电不动作电流ΔIno(A)
|
0.51Δn
|
|
分断时间（S）
|
≤0.1
|
|
额定短路能断能力（A）
（cosΦ=0.7)
|
6000
|
|
机械电器寿命
（次）
|
4000
|
|
|
|
三、主要技术参数
3.1主要技术参数
3.2过电流保护特性
|
序号
|
脱扣器额定电流A
|
起始状态
|
试验电流
|
规定时间
|
预期结果
|
备注
|
|
1
|
1-63
|
冷态
|
1.13In
|
t≥1h
|
不脱扣
|
-
|
|
2
|
1-63
|
紧接着前项实验后进行
|
1.45In
|
t<1h
|
脱扣
|
电流在5S内稳定地上升为规定值
|
|
3
|
In<32
|
冷态
|
2.55In
|
1S<t<60S
1S<t<120S
|
脱扣
|
-
|
|
In>32
|
|
4
|
1-63
|
冷态
|
3In
|
t≥0.1S
|
不脱扣
|
B型
|
|
5In
|
t<0.1S
|
脱扣
|
|
5n
|
t≥0.1S
|
不脱扣
|
C型
|
|
10In
|
t<0.1S
|
脱扣
|
|
10In
|
t≥0.1S
|
不脱扣
|
D型
|
|
14In
|
t<0.1S
|
脱扣
|
|
五、订货需知
a.断路器名称、型号；b.断路器的额定电流
c.断路器瞬时脱扣器型式（B型、C型、D型）
d.断路器的极数；e.额定剩余动作电流 |
