JS11J、JSS14数显时间继电器


一、主要技术参数

1.电源电压:额定工作电压范围85-110%,AC50Hz 36V、110V、127V、220V、380V(其它电压可定制)。
2.触头寿命:≥20×10000次。
3.触头机械寿命:≥100×10000次。
4.触头容量:220V(AC)3A 200V(DC)0.5A
5.延时控制精度:不大于0.5%或0.05秒。
6.功耗:≤5W。
7.使用环境:-10℃- +40℃.
8.振动:10-50Hz单振幅持续1小时
三、端子接线图

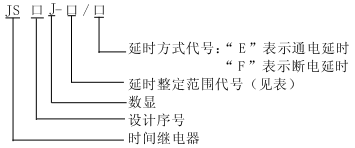

 二、型号及其含义

表1

JS11J
代号
延时范围
1
0.1S-99.9S
2
1S-999S
3
1S-9999S
4
1M-999M
5
1M-9999M

四、使用说明

1、把数字开关及时段开关预置在所需的位置后接通电源,此时数显将从零开始计时,当到达所预置的时间时,延时触点实行转换,数显保持此刻的数字,实现了定时控制。
2、复零功能可作断开延时使用:在任意时刻接通复零端子延时触点将回复到初始位置,断开后数显从0处开始计时。利用此功能,将复零端接外控触点可实现断开延时。
3、在任意时刻接通暂停端子,计时暂停,显示将保持此刻时间,断开后继续计时(利用此功能可作累时器使用)。
4、在强电场环境中使用,并且复零及暂停导线较长时,请使用屏蔽导线。
5、注意:复零及暂停端子切勿从外输入电压。
