JS20系列晶体管时间继电器
一、适用范围
JS20系列晶体管时间继电器是自动化装置中的重要元件，它具有体积小、重量轻、精度高、寿命长、通用性强等优点，适用于交流50Hz,电压380V及以下和直流220V及以下的控制电路中，按预定的时间接通或断开电路。
|

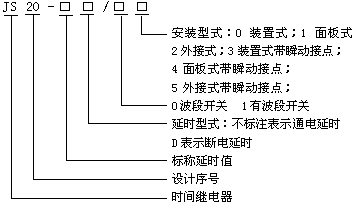

二、型号及其含义
 |
| 代 号 |
延 时 范 围 |
| 1 |
0.1-1 |
| 5 |
0.5-5 |
| 10 |
1-10 |
| 30 |
3-30 |
| 60 |
6-60 |
| 120 |
12-120 |
| 180 |
18-180 |
| 240 |
24-240 |
| 300 |
30-300 |
| 600 |
60-600 |
| 900 |
90-900 |
|
|
|
三、主要技术参数
1.电源电压：额定工作电压范围85-110%，AC50Hz 36V、110V、127V、220V、380V（其它电压可定制）。
2.触头寿命：≥20×10000次
3.触头机械寿命：≥100×10000次
4.触头容量：220V（AC）3A 200V（DC）0.5A
5.延时控制精度：不大于3%
6.功耗：≤3W
7.使用环境：-5℃- +40℃
|
四、端子接线图
|
|
| |
五、使用说明
继电器铭牌上的刻度并不是继电器的实际延时时间，可作为参考，其实际延时值应为实际使用时测得。 |
|
|
| |
|
