| 适用范围 |
JZ7系列中间继电器（以下简称继电器），适用于交流50Hz或60Hz、电压至380V，及直流电压至220V的控制电路中，用来控制各种电磁线圈，以使信号放大或将信号同时传递给有关控制元件。
|
|
| 型号及其含义 |
|
| 正常工作条件及安装条件 |
1、海拔不C过2000m；
2、周围空气温度上限值不C过+40℃，下限值不低于-5℃；
3、空气的相对湿度不大于85%；
4、与垂直面的倾斜度不C过5°；
5、无显著摇动和冲击振动地方；
6、在无爆炸危险的介质中，且介质中无足以腐蚀金属和破坏绝缘的气体和尘埃（包括导电尘埃）。 |
|
|
| 工作制 |
1、八小时工作制。
2、不间断工作制。
3、间断周期工作制，操作频率不大于1200次/小时，负载因数为40%。 |
| 结构特征 |
1、继电器的结构系开启型、空气电磁式，动作机构为直动式，产品躯壳用热固性塑料制成，整个结构紧凑，使用方便。
2、继电器的触头系统为双断点，桥式结构，分上、下两层排列，每层各装四对触点。
3、为减轻继电器在闭合过程中的铁芯撞击和触头振动、铁芯采用弹性固定，有利于使用寿命的延长。继电器的接线端采用瓦形垫圈，接线方便KK。 |

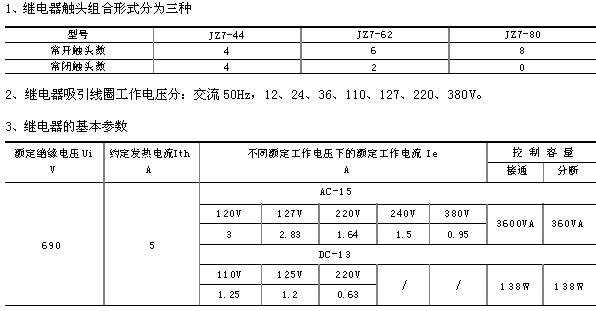

| 主要技术参数 |
|
|
 ` |

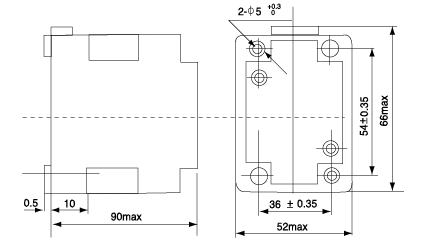

| 外形及安装尺寸 |
|
| 订货须知 |
订货时必须指出：
a、继电器完整的名称和型号；
b、线圈的额定工作电压和频率；
c、订货数量。
订货示例：JZ7-44中间继电器线圈电压220V、50Hz、10台。 |
|
