LMZ1-0.5 LMK1-0.5 LMZJ1-0.5 LMKJ1-0.5 系列互感器



一、适用范围

    本型互感器是用于户内,供额定电压500伏,宝宝频率50赫的交流线路中作电流,电能测量和继电保护之用。

二、结构特征
    本型互感器5-800安的铁心为环形铁心,1000-3000安为矩形卷铁心。二次线圈沿铁心周围均匀分布,LMZ及LMZJ型为树脂浇注作绝缘,LMKB型为环氧树脂浇注母线式,LMK型塑料压制而成的外壳作绝缘。下部有安装板供固定安装之用,中间窗孔供一次铝母线通过之用。
     产品出头标记:一次在外壳上部有L1字样,二次在出线端有K1,K2字样。当一次电流由L1流入时,二次电流由K1流出,经由外部回路流回K2,即为减极性。当一次有电流通过时,二次不得开路,否则二次侧有高电压。
三、主要技术参数
  3.0级电流互感器ZG继电保护用,当二次负荷为0.4欧寸其10%倍数不小于6倍。
  本型互感器可在110%的额定电流下长期运行。
  本型互感运行时,次级不得开路,次级开路时有高电压。


表1
型号
额定一次电流(安)
一次安匝
穿孔尺寸
可以穿过的铝母线尺寸
一次匝数
LMZ1-0.5
LMK1-0.5
5,10,15,30,50,75,150
150
Ф30
25×3
5△(30匝),10△(15匝),15△(10匝),30△(5匝),50△(3匝),75△(2匝),150△(1匝)
20△(10匝),40△(5匝),100△(2匝),200△(1匝)
300
300
Ф35
30×4
1匝
400
400
Ф45
40×5
1匝

型号
额定一次电流(安)
一次安匝
额定二次负荷(欧)
一次需多一次电流安培
0.5级
1级
3级
LMZ1-0.5
LMK1-0.5
5,10,15,30,50,75,150
150
0.2
0.3
-
5-75
20,40,100,200
200
20-100
300,400
300,400
-
LMZJ1-0.5
LMKJ1-0.5
5,10,15,30,50,75,150,300
300
0.4
0.6
-
5-150
20,40,200,400
400
20-200
500
500
-
600
600
-
800
800
-
LMZB1-0.5
LMKB1-0.5
5,10,15,30,50,75,100,150,300
300
0.4
0.6
-
5-150
20,40,200,400
400
20-200
500
500
-
600
600
-
800
8000
-
LMZJ1-0.5
1000,1200,1500,2000,3000
-
0.8
1.2
-
-
   注:额定二次电流均为5安,一分钟工频试验电压,一次对二次及地3千伏,二次对地为2千伏。


表1

准确级次
初级电流为额定电流的百分数(%)
误差限值
比差值(%)
相角差(分)
0.5
10
±1.0
±80
20
±0.75
±50
100-120
±0.5
±40
1.0
10
±2.0
±120
20
±1.5
±100
100-120
±1.0
±80
3
50-120
±0.3
不规定

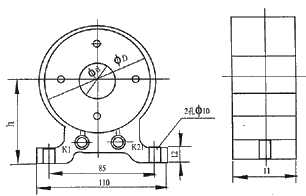

四、外形及安装尺寸

表2

1.外形及安装尺寸图表
型号
一次电流(安)
H(毫米)
h(毫米)
ФD(毫米)
Фd(毫米)
B(毫米)
a(毫米)
b(毫米)
LMZJ1-0.5
500
130
75
106
40
46 45
9
53
600
46
800
140
80
115
50
50
12
63
LMZB1-0.5
500
130
75
106
40
46
9
53
600
140
80
115
50
50
12
63
800

表3

型号
电流比
A1(毫米)
A2(毫米)
B(毫米)
h(毫米)
H(毫米)
L1(毫米)
L2(毫米)
C(毫米)
LMZJ1-0.5
1000/5
174
100
50
91
153
152
120
50
1200/5
1500/5
2000/5
216
140
70
102
175
182
150
56
3000/5

表4

型号 电流比
Фd
(毫米)
ФD
(毫米)
H
(毫米)
h
(毫米)
LMK1-0.5 5-200/5
30
92
45
67
300/5
35
400/5
45
100
70
LMKJ1-0.5 5,10,15,30,50,
75,150,300/5
35
115
50
77
LMKB1-0.5 40,200,100/5
45





表5

型号
电流比
ФD
(毫米)
Фd
(毫米)
h
(毫米)
a
(毫米)
b
(毫米)
LMKJ1-0.5
500,600/5
114
40
75
9
53
LMKB1-0.5
800/5
122
50
80
12
63

表6
型号 电流比 H(毫米) h(毫米) ФD(毫米) Фd(毫米) B(毫米)
LMZ1-0.5 5,10,15,30,50,75,150 120 70 97 30 42
20,40,100,200
300 35
400 45
LMZJ1-0.5 5,10,15,20,30,50,75,100,150,300 130 75 106 35 45
40,200,400 45
LMZB1-0.5 5,10,15,20,30,50,75,100,150,300 140 80 115 35 50
20,40,100 45
