MZD1系列交流单相制动电磁铁
概述
    MZD1系列交流单相制动电磁铁(以下简称电磁铁)适用于交流50Hz额定电压至380V的电路中,主要作为匹配TJ2或JWZ系列闸瓦制动器的操动装置。

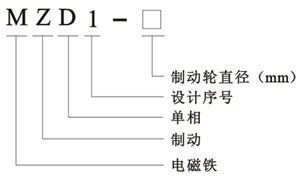

型号及其含义


主要技术参数
3.1电磁铁的工作制有间断长期工作制及反复短时工作制两种类型,额定工作电压为交流50Hz、220V及380V两种。
3.2长期工作制即TD=,其每小时动作不C过20次,反复短时工作即TD=40%,每小时操作不C过300次。
3.3在正常工作条件下对于反复短时工作制的电磁铁寿命为60万次。
3.4电磁铁在电压不低于85%额定工作电压时,其技术数据如表所示。
型号 电磁铁转矩(N·m)
通电持续率
衔铁重力
转矩(N·m)
吸持时
电流(A)
回转角a(度) 额定回转角度下
制动杆的位移(mm)
重量(kg)
40%
MZD1-100 5.39 2.94 0.49 ≤0.8 7.5 2.6~3 4.4
MZD1-200 39.2 19.6 3.5 ≤3 5.5 3.2~3.8 18
MZD1-300 98 39.6 9 ≤8 5.5 4.0~4.4 40

外形及安装尺寸


型号 尺寸(mm) S max 回转角a(度)
L L1 L2 L3 B H H1 H2 D R A B1 H3
MZD1-100 30 7 107 128 128 181 9 18 5.5 4.5 22 30 85 16.5 7.5
MZD1-200 56 9 172 205 176 299 13 27 5.5 6.5 40 42 140 20 5.5
MZD1-300 85 12 227 270 243 385 17 40 5.5 8.5 46 57 224 26 5.5
