RT15系列螺栓连接熔断器


一、适用范围

    RT15型螺栓连接熔断器适用于额定电压至415V,额定电流至400A的电路中,主要作为工厂企业及电厂等低压配电系统中线路的过载和系统的短路保护之用。
    。

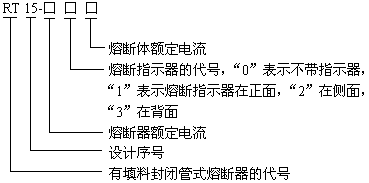

二、型号及其含义

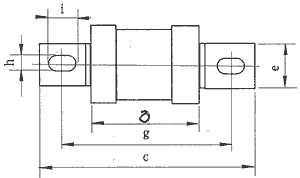

四、外形及安装尺寸

表1

型号
a
b
c
e
f
g
h
i
RT15-100
70
37
133
20
4
111
8.7
11
RT15-200
77
42
133
20
4
111
8.7
11
RT15-315
77
61
133
26
4.8
111
8.7
11
RT15-400
83
66
133
26
6.6
111
8.7
11
   三、主要技术参数

表2

型号
额定电流(A)
额定电压(V)
额定耗散功率(W)

重量(kg)

RT15-100
40,50,63,80,100
415
≤10.5
0.15
RT15-200
125,160,200
415
≤22
0.25
RT15-315
250,315
415
≤32
0.46
RT15-400
350,400
415
≤40
