| 适用范围 |
| SG、SBK系列三相干式变压器,
适用于交流50～60Hz，输入电压不C过1000V的电路中，作为各类机床、机械设备等一般电器的控制电源、局部照明及指示电源、也可作为小型动力电源用。 |

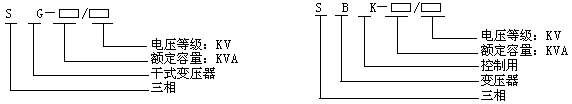

| 型号及其含义 |
 |
| 正常工作条件及安装条件 |
1、海拔: 安装地点的海拔不C过2000m；
2、温度：周围空气温度不C过+40。C，且其24h内的平均温度值不C过+35。C，周围空气温度的下限为-5。C;
3、湿度：Z高温度为+40。C时，空气的相对湿度不C过50%; 在较低的温度下可以允许有较高的相对湿度，例如+20。C达90%;
4、安装在无剧烈震动和冲击振动的地方；
5、在无爆炸危险介质中，且介质中无腐蚀金属和破坏绝缘的气体及导电尘埃的地方。 |
| 结构特征 |
| SG、SBK系列三相干式变压器可制成开启式或防护式，具有损耗低、噪声小、防火性能好和不污染环境等优点。变压器按产品的用途分为控制变压器和照明变压器；控制变压器是属于固定式变压器；照明变压器除机床用的照明变压器之外，属于可移式变压器。变压器的铁芯采用冷轧硅钢片，铁轭两侧以型钢或钢板作夹件，通过螺杆加以紧固。产品按结构分为开启式和防护式两种，防护式是采用钢板加工成箱壳，变压器在箱壳内部，箱壳外有进出线孔，以便安装电源线路。必要时可按用户要求增加电压表、电流表、温控仪、转向轮等，以便移动。 |

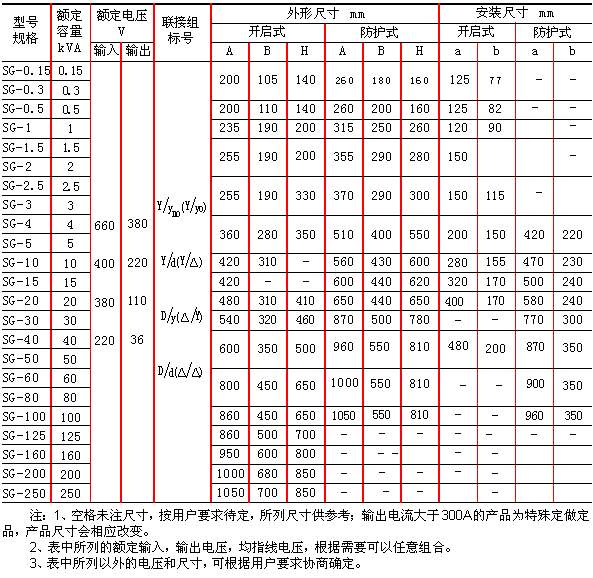

| 主要技术参数 |
 |

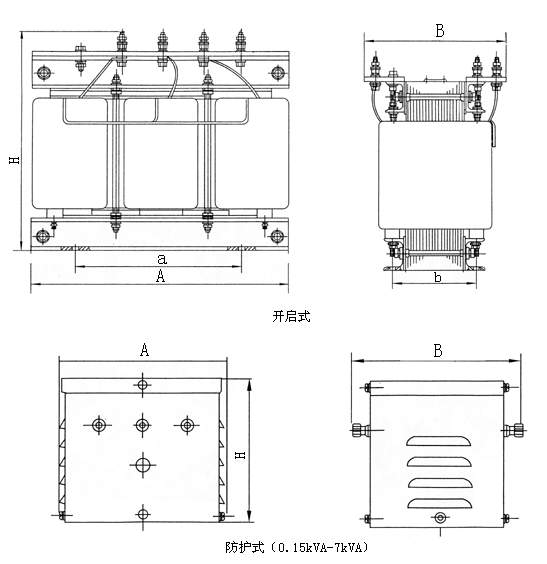

| 外形及安装尺寸 |
|
| 订货须知 |
用户在购买变压器时，应指明以下几点：
a、变压器的型号、规格、容量及数量;
b、变压器的额定输入、输出电压值(指线电压);
c、变压器输入、输出电压联接组标号(联接方式) ;
d、使用环境及负载种类;
e、订购数量。 |
