TJ2系列制动器
概述
    TJ2系列制动器是一种由交流电磁铁操纵的,常闭式抱闸制动器,广泛用在起重运输机械中,制止物件下降速度以及吸收运动或回转机构运动质量的惯性。

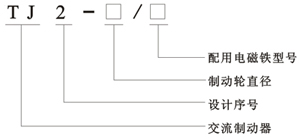

型号及其含义


主要技术参数
型号 制动力矩(牛顿-米) 闸瓦退距
正常Z大
调整杠行程
开始Z大
电磁铁
型号
电磁铁转矩(牛顿-米)
JC=25%和40% JC= JC=25%和40% JC=
TJ2-100 20 0.4、0.6 2、3 MZD1-100 5.5 3
TJ2-200 160 0.5、0.8 25、38 MZD1-200 40 20
TJ2-300 200 0.7、1.0 3、4.4 MZD1-300 100 40

结构特点
4.1制动器的杠杆为钢料制成,主要组成分为支持、闸瓦、调整杆、弹簧及基座。闸瓦与支持,支持与基座均由轴销连接,支持的一边可以安装电磁铁,主弹簧安装在支持的上方,调整杆的顶端与电磁铁的停档相近,为了增加闸瓦与制动轮表面的摩擦系数,在闸瓦上装有可更换的石棉刹车带。
4.2当操纵的是短行程电磁铁断电时,由制动器的压缩弹簧保持制动状态,在电磁铁通电吸合时,产生松闸,使机构可以运转。

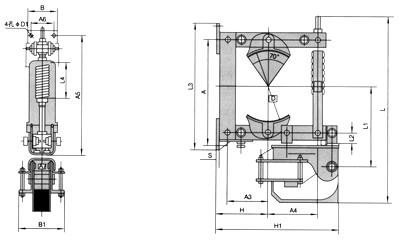

外形及安装尺寸


制动器
型号
制动闸
瓦宽
制动轮
直径D
尺寸(毫米)
L L1 L2 L3 L4 B B1 H H1 S D1 A A1 A2 A3 A4 A5 A6 A7
TJ2-100 70 100 375 230 32 260 40 70 128 100 245 6 13 160 63 27 70 100 230 40 30
TJ2-200 90 200 628 398 50 420 88 90 176 170 412 8 17 285 95 40 129 175 380 60 38
TJ2-300 140 300 825 519 62 580 157 120 235 240 566 12 21 415 155 46 190 240 540 80 54
