简述

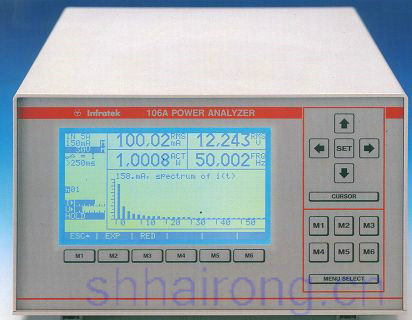

INFRATEK-106A高精度宽频带电力分析仪具有很宽的电流范围1mA-40A,此设计使得用户能测量低功率的情况,或一个空载的低功率因数的变压器,或者一个变频器驱动一个大功率的马达。
INFRATEK-106A高性能电力分析仪有单相和三相两类仪器,INFRATEK-106A的设计满足测量变频驱动的特殊信号,以及其它电子生成的信号。你不需要担心信号波形,分析仪总是会提供JQ和可信赖的测量。其又大又亮的显示器使用户可以在4米外清楚地读数。
操作简单
从检查你的咖啡机的用电情况,到判定一个变频驱动系统的相关电气参数,对于本仪器来说都是简单的工作。甚至在光线较暗的室内,也能看到所有数值,字符大,易读。用户菜单使得操作非常方便,你可以将测得的数值打印,或传输到IEEE-或RS232接口,或者是通过模拟输出到图表记录器。你可选择在你的仪器中安装所有可用的选项。
其它不寻常的优点
106A电力分析仪是Infratek精心设计的产品,为用户提供了Z高的性能价格比。本分析仪的输入都是电流隔离的,带宽从DC-1MHz,有非常宽的输入范围(0.3 V-1000 V, 1.5 mA-40 A),还有额外的共模抑制用于测量变频驱动系统。精度可达0.1 % (也有精度为0.05 %的版本可用),明亮的LCD显示器可Z多以9mm高的清晰字体显示10个测量值。三相电力分析仪可显示40个测量值,基于WINDOWS的操作软件可让你设置仪器的所有参数。用户根据需要设置在仪器上显示的测量项目,这包括:8个模拟输入。并备有为马达和变压器测试的专用软件,另外,还可扩展实验室用的LabView驱动器
Z新的升级设计
INFRATEK致力于电力测量,并会对106A进行不断增加新功能,你可根据需要购买这些更新。产品质保一年。欲知详情,请联系代理商。
INFRATEK-106A 单相/三相电力分析仪 订货编号
订货编号
简述
106A-1/0.1
单相电力分析仪,精度0.1% ,内存可存贮20个仪器设置, 0.3V-1000V, 1mA-30A
106A-1/0.05
单相电力分析仪,精度0.05%,内存可存贮20个仪器设置,0.3V-1000V, 1mA-30A
106A-1/nh
单相电力分析仪,无谐波无图形显示,精度0.1%,内存可存贮20个仪器设置,0.3V-1000V, 1mA-30A
106A-3/0.1
三相电力分析仪,精度0.1%,内存可存贮20个仪器设置,0.3V-1000V, 1mA-30A
106A-3/0.05
三相电力分析仪,精度0.05%,内存可存贮20个仪器设置,0.3V-1000V, 1mA-30A
106A-3/nh
三相电力分析仪,无谐波无图形显示,精度0.1%,内存可存贮20个仪器设置, 0.3V-1000V, 1mA-30A
必选件:
订购编号
简述
1:ACS1
带连接器的电流钳,可连接到106A分流输入端; 0-200A/0-1000A,DC-1KHz,2%精度
根据需要选择其它量程和精度
2:ACS2
便携式打印机(106 x 180 x 88mm),带Centronics接口和电缆(400gr.)
3:ACS3
包装软包
4:ACS4
测试线套件:Z大32A,1.5米(2红,2黑)
5:ACS5
分流输入连接器
6:ACS6
106A说明书
7:ACS7
架式安装附件
8:ACS8
官方校验报告
10:ACS10
RS232-USB转换电缆,匹配USB1.1,Windows 98/2000/ME/XP, > 1Mbps数据传输速率
11:ACS11
RS232-以太网适配器
可选项
订购编号
简述
Option-01
RS-232接口和Centronics打印机输出,包括Windows操作软件(95 - Vista)以控制、读取和存贮数据
Option-02
RS-232和IEEE-488接口,Centronics打印机输出,包括Windows操作软件(95 - Vista)以控制、读取和存贮数据
Option-03
RS-232和IEEE-488接口,Centronics打印机输出和4个可编程模拟输出,8个模拟输入,包括Windows操作软件(95 - Vista)以控制、读取和存贮数据
Option-04
三相电流传感器模块0-100A (由106A主机供电)
Option-06
106A驱动器用于Nat. Instrument LabView
Option-07/M
马达测试软件
Option-07/T
变压器测试软件
Option-08
TTL-输入用于外部同步化
Option-09
网络形成人工中性线(主频率变换器测量)
Option-10
0-300A, 0-3000A 柔性电流钳带接到主机的连接器(1相)  基本精度:1% 50/60Hz
INFRATEK-106A技术参数
电压
量程, 8个量程:1-3-10-顺序:0.3V, 1V, 3V, 10V, 30V, 100V, 300V, 1000V
-

频率范围
DC, 0.1Hz-1MHz

波峰系数
3:1 at 50%满刻度(fs)

输入阻抗
>1MΩ

共模       50Hz/100kHz
160dB/100dB

标准精度23°C; 有效值,平均值,整流有效值; 0.3V典型的
1Hz-1kHz                   ±(0.1%读数+ 0.1%量程)
DC, 1kHz-10kHz          ±(0.2%读数+ 0.2%量程)
10kHz-100kHz            ±(0.3%量程+ 0.04%/kHz读数)*
100kHz-300kHz           ±(0.3%量程+ 0.04%/kHz读数), 典型的
改良的精度
±(0.05%读数+0.07%量程)

*0.3V量程 典型值


电流
量程:13量程:1.5mA, 5mA, 15mA, 50mA, 150mA, 500mA, 1.5A, 5A; 1A, 3A, 10A, 30A, 100A
Max. 1A, 5A, 30A, resp.

频率范围
DC,0.1Hz-300kHz/1MHz

波峰系数
3:1在50% 满刻度 (fs)

共模                       50Hz/100kHz
160dB/120dB

标准精度,
在23°C±3°C时
1A-, 5A-分流输入
30A输入
1Hz-1kHz
DC, 1kHz-10kHz
10kHz-100kHz
100kHz-300kHz
±(0.1%读数+ 0.1%量程)
±(0.2%读数+ 0.2%量程)
±(0.3%读数+ 0.04%/kHz读数)
±(0.3%读数+ 0.04%/kHz读数), 典型值
±(0.1%读数+ 0.1% 量程)
±(0.9%读数+ 0.2% range)
±(0.3%读数+ 0.5%/kHz读数),
Z低的范围1.5mA, 15mA,1A 典型值
改良的精度 1Hz-400Hz
±(0.05%读数+ 0.07%量程)

功率
104个范围,即相当于电压和电流量程数的积V x A
-
频率范围
DC, 0.1Hz-300kHz
精度在23°C ±3°C时
45Hz-65Hz              ±(0.1%读数+0.01%量程)
1Hz-1kHz                 电流和电压的百分比精度数值相加
DC, 1kHz-10kHz          +0.04%/kHz PF
10kHz-100kHz

PF = 0至±0.1
PF = 0至±1
PF = 0至±1
PF = 1
频率
0.1Hz-400kHz, V 触发; 精度±0.1%

计算值
精度; 有功功率, Var = ±(VA² - W²)½; 视在功率: VA = Arms Vrms;功率因数: PF = W/VA; 波峰系数: CF = Ap/Arms, Vp/Vrms; Form Factor:FF = At/Arms, Vt/Vrms; 阻抗: Z = Vrms/Arms;总谐波畸变: THD = (Irms² - IFund²)½/Irms
要加入参与计算的精度百分比数值
积分器
电能,充电;精度 - Wh, VAh, Varh, Ah; 积分量的基本精度

谐波分析
基波的频率范围 - 2.5Hz-100kHz
-
谐波范围
1-99
精度, 谐波电流和电压
2Hz-1kHz                ±(0.1%读数+ 0.1%量程)
1kHz-10kHz             ±(0.5%读数+ 0.5%量程)
10kHz-100kHz           ±(0.7%量程 + 0.1%/kHz读数),典型值

显示器
蓝色液晶图形显示器,带FL背光- 64x120mm; - 128x240像素

电源
AC, 50-400Hz; 保险丝: 功率
85V-240V; 2A/15VA
介质强度
输入对外壳或对电源
线输入对外壳
输入对输入
2.5kV/50Hz/1分钟
1.5kV/50Hz/1分钟
4kV/50Hz/1分钟
尺寸
H x W x D; 重量
150 x 235 x 320mm; 4kg
加选项
IEEE-488-2, RS232, Centronics打印机输出
4可编程模拟输出,single-, sum-, 或平均值
4模拟输入0-±5V, 输入阻抗:200kΩ
4模拟输入0-±10V, 输入阻抗:200kΩ
架式安装组件
Windows操作软件(95 - Vista), 变压器-马达测试

0 - ±5V, 精度0.2%
0 - ±5V, 精度0.2%
0 - ±10V, 精度0.2%
1.5mA-1A Inp分流输入
分流 Hi Lo
1 A 输入mA: 1.5, 5, 15, 50, 150, 500, 1500
分流输入, mV: 60, 60√10, 600, 600√10, 6000, 6000√10,输入阻抗: 60kΩ
1 A输入: 设置比例为 0.1
分流输入: 60mV = 1.0000A
