Tnsley 仪器

高精度
5896C
双通道
60A变压器直流电阻测试仪
用于电力及配电变压器
5896C的Z大优点:操作十分简单

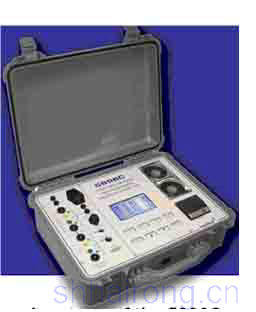

Tinsley 5896C是专门用来测量感性负载直流电阻的专用仪器,例如:变压器、马达、发电机。对于20μΩ测量范围,其测量的分辨率是0.01μΩ,Z大可测量的电阻可达6kΩ,对于变压器来说,可测量500MVA及以上容量的变压器。专门设计的电流源可以对设备线圈快速充电,以在尽可能Z短的时间获取巧稳定的电阻读数。
由于仪器具有自动选择量程的功能,所以不需要操作者进行设置,就能显示读数的Z高分辨率。
如果需要,还可以使用温度补偿功能将读数校正到与20℃时相当的数值。可以通过输入仪器所处测试环境下的实际温度,也可以使用PT100温度探头来实现。校正的选择可以选择铝或铜线圈。
当使用自动“热运行”测试时,可以设置当时时间间隔,内部算法可以计算在t=0时的电阻
为BZ安全,变压器在测完后要通过5896C的电阻衰减器和变阻器放掉其内部的贮存电能。当放电报警提示灯闪烁表明,内部只有可忽略的残存电量,移去测量线是安全的。
5896C使用四线测量技术可消除测量导线电阻的影响。
5896C具有双通道输入,这样就可以同时测量一个变压器的低压和高压线圈。这就可以显著地减少达到电流稳定所需的时间。这也使得在高压侧线圈被5896C充电的同时,大大地提高低压侧线圈的测量的数据稳定性。这也是本仪器的一个额外优点。
5896C可以控制变压器的分接开关,在分接开关切换时不需要移去电流,就可以进行自动测量。在切换仪器输入时,为避免在测试时由于分接开关错误引起仪器发生损坏,仪器具有保护功能。
主要特点:
RX的范围为20μΩ(10-60A)~6kΩ(10mA)
Z高分辨率为0.01μΩ
自动量程选择
测试电流设置可从0.01-60A
快速线圈充电到60V
测量目标Z大到150MVA(电流5~10A),500MVA(20-60A)
包括热运行测量算法(t=0时的电阻)
测量不确定度:读数的±0.1%
具有温度测量补偿到20℃,可以选择“铜”或“铝”线圈。
利用RS232口,仪器可以WQ由外部控制
具有Centronics并行打印机接口。


型号
5896C
电阻测量范围
20μΩ(10-60A)~6kΩ(10mA)
分辨率
0.1μΩ即:15 0.1μΩ(4位半)
精度
读数的±0.1%
Z大电压
60V纯DC(干扰<10mVpp)
Z大电流
60V纯DC
可选择Z大电流
10mA~60A,受总电阻限制(电缆+被测目标)
测量时间
非常短(由于具有快速充电至60V功能)
放电时间
一般放电时间的十分之一
测量输入
2电流,4个电压(双通道)
温度输入
PT100连接器(用于校正到20/23℃的铜铝)
TAP充电器
连接自动上/下控制
报警系统
连接器用于红/绿报警灯
外部开始
通过外部接触,用于开始测量的连接器
外部电流提供
控制电流Z大到600A,自动扩展量程小至2μΩ(分辨率0.001Ω=1nΩ)
电源
85~265VAC,6.5A自动变化
显示器
LCD240×128,带背光
接口
RS232C
打印机
内置热敏打印机
测量存贮
Z多1000个结果
环境范围(工作)
-10℃至+50℃
环境范围(存放)
-30℃至+60℃
环境范围(湿度)
0-Z大90%RH,无冷凝
尺寸(无电缆)
490×400×190mm(W×D×H,可移动ABS坚固包装箱)
重量(无电缆)
约15kg(无电缆)
电缆
各种可选电缆
安全及电磁兼容EMC标准
CE,IEC-1010-1,EN55022,EN61000-3-2-3,ENV50204
