DVM-80   0-40KV/80KV 高压核相器(数字式电压表和相位计)



特性

•    PAXTM 电路可提供一致的相间测量

•    高精度 – 读数的 1% 范围内

•    紧凑、坚固、重量轻

•    不使用附加电阻器可测量高达 40kV 的电压(相间或线路对地),使用电阻器可测量高达 80kV 的电压(相间或线路对地)。

•    测量交流和直流电压

•    自动变量程 3.5 位 LCD 显示屏

•    背光照明显示屏在亮、暗环境下易于读数

•    自动断电以节省电池电能

•    低电池电量显示功能

•    嵌入式安装开关可防止损坏

•    内置通用花键用于安装标准操纵杆配件

•    无需量程选择开关或进行设置

•    盘绕连接线

附件

•    携带箱(随附)

•    悬挂式挂钩探头(随附)

•    用于测量 80kV 电压的附加电阻器(可选)

•    地下套管探头 – 15kV、25kV 和 35kV(可选)

•    一般接触探头 – 用于开关设备(可选)

•    电缆故障测试仪(可选)

•    带 5000V 输出的耐压测试仪(可选)

•    操纵杆(可选)

•    悬挂式引出线探头(探头)

•    用于弹射操纵杆的适配器(可选)

•    由标准 9V 碱性电池供电(随附)


说明

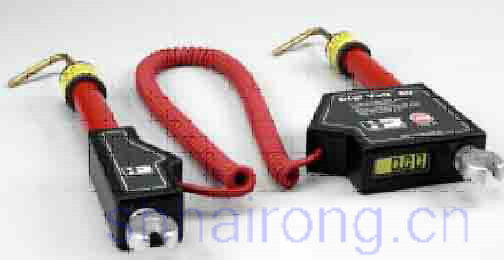

DigiVolt-80 是一台小型、高精度数字式电压表和相位测量仪器,可测量高达 40kV 的电压,或者在使用一对附加电阻器时可测量高达 80kV 的电压。双棒结构可用于架空和地下应用。数字式量表可显示导体的 RMS 电压值。

DVM-80 具有一种 PAXTM JQ相位技术,可以使相间或线路对地的所有电压读数精度和重复性在 1% 之内。DVM-80 是 的一台具有此 PAX 技术的数字式高电量表,可进行准确的电压测量。

应用

•  测量架空和地下系统中的电压和相导体

•  确认接地之前导体是否已经断电

•  确定两个导体是同相还是不同相

•  测试一段 URD 电缆有无故障(需要使用可选的电缆

故障测试仪和套管探头)

•  为带有电容电荷的地下电缆和其它设备放电

技术参数


工作电压范围:50V - 40kV(0.05kV-19.99kV 和 20.0kV-40.0kV)

• 使用附加电阻器可测量高达 80kV 电压

(将读数乘以 2)

精度:读数的 1% 范围内(线路对地和相间测量)

工作温度范围:

–25℃ 至 +55℃(-13℉ 至 +131℉)

工作频率:50-1000Hz AC/DC

尺寸:

长度不带探头):38cm

显示屏外壳:13cm x 11cm x 3.5cm

玻璃纤维直径:2.54cm

连接线长度:2.74米,如客户需要可加长到5米

重量不带探头):1.02kg

LCD 高度:0.4in.,指示 3.5 位

电池寿命:17 小时连续使用


DVM80是体积小、重量轻,坚固耐用、携带方便,是电力工作者的得力工具
