8879三频率地下电缆、管线路径探测仪(2.6W,音频感应法)

8879是探测地下电缆、管线走向的理想工具,配合“A”字架还可寻找接地故障点。8879 发射信号的频率分别是:815Hz、8kHz 和 82kHZ,可确保在任何环境下使用。8879有三种信号施加方法:直连法、空间感应法、耦合钳耦合法(需配耦合钳)。8879由发射器和接收器组成。发射器具有可自动和瞬时阻抗匹配、电池寿命指示、薄膜控制按钮、改进的感应以及发射器连续性音调功能。8879 接收器包括按钮式深度测量、定位峰值模式、发射器电流测量以及数字显示等。8879还具有无源追踪电力线功能。

发射器技术参数:

工作频率:82.315kHz、8.192 kHz、815HZ

指示器 :交流负载辅助测量,低电池电量指示器,低电池电量警告每 20 秒钟调制输出一次。

负载匹配:5 欧姆至 2000 欧姆(自动)

输出功率                  正常

815Hz (AF)               0.6W        2.6W

8KHZ (AF)                0.6W        2.6W

82.315KHz (RF)           0.2W        1.0W

两者 (815Hz+82kHz)                  0.12W+0.06W 1.33W+0.67W

电源:一次性:8 节“D”型电池(1号电池); 电池寿命:连续:8-15 小时,间歇:40-60 小时

工作温度:-20 至 +55°C   尺寸:16in.(长)x 6.32in.(宽)x 5-6in.(高)(40cm´16cm´15cm)







重量:8lb(带一次性电池)(3.6公斤)

接收器技术参数

工作频率:82.315kHz、8kHz、815Hz,50/60Hz(无源)

天线模式:峰值、JQ峰值和零值

指示器:低电池电量、背光照明 LCD 条形图、信号强度

声音指示:可变音调响应

电流测量:显示屏指示出相对电流

电源:一次性电池:6 节“C”型 Duracell 电池(5号电池)

电池寿命:连续:40 小时,间歇:82 小时

信号强度:LCD 条形图, 信号强度读数 0-999

增益控制:向上/向下(自动定中心和手动)

动态范围:126dB

深度测量:自动:按钮式读数(深达4.5米),手动:三角形测量

工作温度:-20 至 +55°C       尺寸:76cm x24cm        重量:1.36公斤

在有电或无电情况下,均可采用耦合法:在电缆一端套上信号耦合器,且两端均应KK接地,在接收端,耦合钳将接收到的信号送入接收器,从而可判定哪根是连接发射器的电缆(需加配发射和接收两个耦合器)

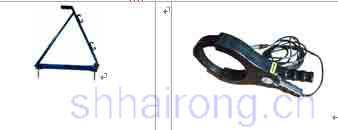

可选件:A字架、偶合钳
