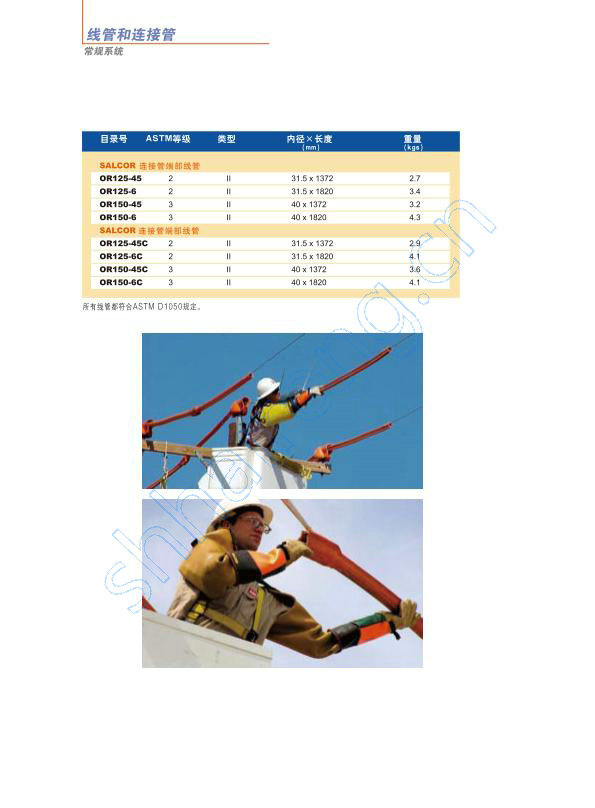

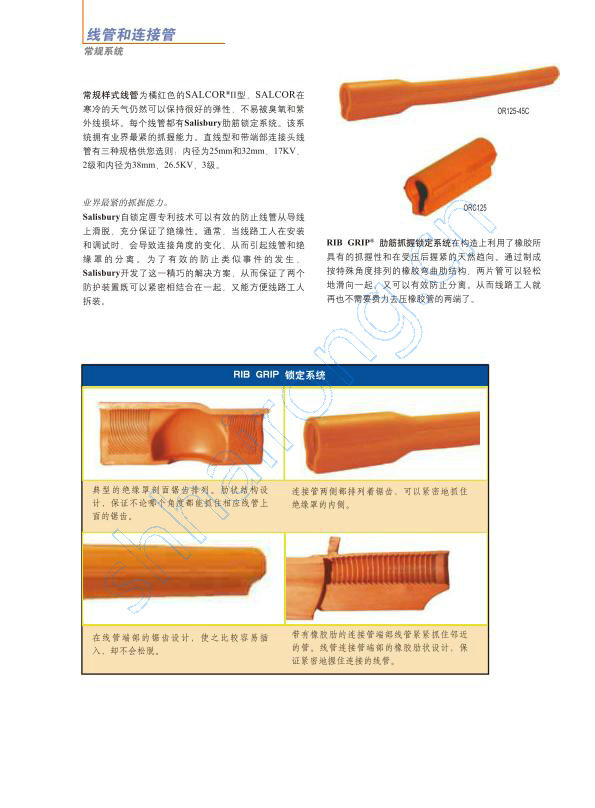

线管和连接管 常规系统 常规样式线管为橘红色的SALCORII型,SALCOR在? 寒冷的天气仍然可以保持很好的弹性,不易被臭氧和紫 OR125-45C 外线损坏。每个线管都有Salisbury肋筋锁定系统。该系 统拥有业界Z紧的抓握能力。直线型和带端部连接头线 管有三种规格供您选则:内径为25mm和32mm,17KV, 2级和内径为38mm,26.5KV,3级。 业界Z紧的抓握能力。 ORC125 Salisbury自锁定唇ZL技术可以有效的防止线管从导线 上滑脱,充分BZ了绝缘性。通常,当线路工人在安装 RIB GRIP 肋筋抓握锁定系统在构造上利用了橡胶所? 和调试时,会导致连接角度的变化,从而引起线管和绝 缘罩的分离。为了有效的防止类似事件的发生, 具有的抓握性和在受压后握紧的天然趋向。通过制成 Salisbury开发了这一精巧的解决方案,从而BZ了两个 按特殊角度排列的橡胶弯曲肋结构,两片管可以轻松 防护装置既可以紧密相结合在一起,又能方便线路工人 地滑向一起,又可以有效防止分离。从而线路工人就 拆装。 再也不需要费力去压橡胶管的两端了。 RIB GRIP 锁定系统 典型的绝缘罩剖面锯齿排列。肋状结构设 连接管两侧都排列着锯齿,可以紧密地抓住 计,BZ不论哪个角度都能抓住相应线管上 绝缘罩的内侧。 面的锯齿。 在线管端部的锯齿设计,使之比较容易插 带有橡胶肋的连接管端部线管紧紧抓住邻近 入,却不会松脱。 的管。线管连接管端部的橡胶肋状设计,保 证紧密地握住连接的线管。 4 线管和连接管 www.whsalisbury.com线管和连接管 常规系统 目录号 ASTM等级 类型 内径×长度 重量 (mm) (kgs) SALCOR 连接管端部线管 OR125-45 2 II 31.5 x 1372 2.7 OR125-6 2 II 31.5 x 1820 3.4 OR150-45 3 II 40 x 1372 3.2 OR150-6 3 II 40 x 1820 4.3 SALCOR 连接管端部线管 OR125-45C 2 II 31.5 x 1372 2.9 OR125-6C 2 II 31.5 x 1820 4.1 OR150-45C 3 II 40 x 1372 3.6 OR150-6C 3 II 40 x 1820 4.1 (kgs) 所有线管都符合ASTM D1050规定。 5 线管 延伸唇SU系统 延伸唇SU系统是 真正可以在34.5KV的 高电压线路上使用的的弹性绝缘罩。该系 统具有极高的通用性,在佩戴绝缘手套的 情况下,可以从绝缘的高空装置或平台上 手动安装;或利用带有SU施放装置的带电 操作杆,轻松手动安装。该系统采用 SALCOR II型高弹体制成,可以有效抗? SU150-3C 臭氧和紫外线。甚至在零度以下也可以保 持很好的弹性。 SU150-45 Salisbury的RIB GRIP带有相同的绝缘罩? 和连接管的装置可以安全的实现内锁定。 锥形唇可以帮助在导线上轻松使用。端部 轮廓与针式绝缘子的边缘相容,这样线管 就把电线和托架及线夹紧紧包住。 用直线管轻松连接线管和绝缘罩。在连接 UC 端上注塑有一个提升孔,以供带电操作杆 做拆卸之用。 长度 内径 (kgs) 直线管 4级,II型 SU150-3 38 915 2.7 SU系统连接管采用橘红色的SALCOR II型 SU150-45 38 1372 3.8 材料制成。RIB-GRIP结构可确保牢牢锁定 直线管 4级,II型 SU系统的直条线管和绝缘罩。UC2可将连 SU150-3C 38 915 3.2 接延伸唇管连接到PTHL、LRG绝缘罩、 SU150-45C 38 1372 4.1 OR134端部保护器、51mm及64mm的SU系 SU系统连接管 4级,II型 ASTM D1049 统和常规线管上。 长度×高度 使用线管内径 UC 263 x 150 40 0.9 在目录号加后缀“E“即可订购带有#2323线夹操作杆的组件(见8页)。 所有防护性能均达到现行标准ASTM D1050的相关要求。 6 线管和连接管 www.whsalisbury.comSU系统应用 延伸唇SU系统可通过橡胶手套或带电操 作杆在34.5kV的配电电压下组装。 为安装适当的隐蔽装备,可单独购买SU 系统装备所需的线夹操作杆组件。 2340 转接器的增加,方便了用标准线夹操作 杆进行所有SU系统的操作。 2359 2323线夹操作杆组件 2323线夹操作杆系统简便了安装 2323线夹操作杆系统简便了SU系统的安装 型号 说明 所用带电操作杆类型 单品重量 (kgs) 2323 用于SU线管/OR134的线夹操作杆 线夹操作杆 0.4 2340 用于SU系统D.E.护罩的转接器 线夹操作杆 0.2 2359 用于SU D.E.护罩的转接器 线夹操作杆 0.2 7 防护罩和绝缘罩 常规系统 绝缘罩,橘红色,SALCOR?II型天然橡胶,用于和 常规线管配合使用来覆盖针式绝缘子。所有的绝缘 罩都具有RIB-GRIP结构,可以在绝缘子的下方锁 OKRG 定。大直径臂和邻近绝缘罩的小臂重叠,从而形成 双臂结构,不论针之间的距离是否相同都可以在连 接处确保百分百的绝缘。 OJRG 端部保护器可以覆盖108mm和152mm钟形物或带有 边缘直径小于152mm的复合绝缘子。防护罩采用橘 OFRG 红色的SALCOR II型材料制成并带有RIB-GRIP 结构。OR101带有表面橡胶肋,当与UC2连接管 配合使用的时候,可以与内径为51mm和64mm的常 规线管配合使用。较小的OR114可以用来覆盖Z大 直径为121mm的变压器衬套。OR124可以覆盖包 N36 括硬件在内总长达635mm,Z大直径为121mm的复 合绝缘子。也可以选择备用带。 OR114 N24 为了在带电电线上安全作业,被线管包裹的导线绝 不能直接放在横臂上。横臂罩可以减少线管或跨接 OR101 管的电击穿。横臂罩适合标准的横臂针间距,而且 每个单元都有内肋可以减少臂上的移动。 灵活的熔丝罩可以在高于头顶的熔丝上使用也可以 OR124 在地下垫夹上使用。熔丝罩的各项性能均达到现行 标准ASTMD1049(关于橡胶绝缘罩的ASTM标 准)的相关要求。 145 1186 CC24 8 线管和连接管 www.whsalisbury.com防护罩和绝缘罩 常规系统 型号 等级 说明 整体尺寸 重量 (mm) (kgs) 配合使用 绝缘罩 绝缘子等级 线管尺寸(mm) OFRG 2 55-1/2/3 25.4 368 x 127 2.3 OJRG 2 55-4 25.4 406 x 165 2.7 OKRG 3 55-5 32 , 38 406 x 203 3.2 配合使用 端部保护装器 钟形物尺寸 线管尺寸(mm) OR101 2 152.4 25.4 165 x 584 4.6 OR114 3 108 38 121 x 356 1.8 OR124 3 108 38 121 x 737 3.4 横臂罩 使用横臂Z大尺寸(mm) 145 2 102 x 114 368 x 117 x 105 1.4 1186 4 140 x 152 432 x 152 x 140 2.3 熔丝罩 CC24 2 600 x 376 x 88 2.3 CC30 4 750 x 500 x 175 4.5 备用带 N24 用于114 和124 系列 18 x 588 56.7 克 N36 用于101 系列 18 x 882 56.7克 所有的绝缘罩的各项性能都达到现行标准ATSM D1049的相关要求。 小臂 大臂 用力向下压牢 大臂 进行安装 小臂 将护罩连接到双臂 的反向绝缘子上。 在侧端滑动取下 在双臂杆上,护罩的 大延伸臂可以轻松地安 装在反向绝缘子护罩小 臂的上方。 9 绝缘护罩 延伸唇SU系统 UH 针形绝缘罩可以用于覆盖Z高达ANSI C29.5 5级的绝缘子。侧面经过剪切,不用依靠横臂就可 以在小绝缘子上使用。当覆盖一个在双臂结构上 的直径为7英寸的绝缘子时,绝缘罩的端部将与 销中心的平面接触。 LRG SU系统针形绝缘罩适合直径为 UH 267mm的绝缘子,需要和64mm 4级延 伸唇SU系统线管一起使用。一定要使 用锁紧销来固定装置。罩臂上放置 了防止分离的钉环。 柱型绝缘罩可以内部锁定38mm 4 级延伸唇SU系统或常规线管。 PTHS适用于高度不C过305mm LRG 的绝缘子而PTHL适用于高度不 C过406mm的绝缘子。PTHL的 耳部有表面橡胶肋可以固定内径 为64mm的线管。一定要使用锁紧 销来固定装置。 PTHL 4级MRG通用绝缘罩可以覆盖Z大 直径为216mm、电压为13.8KV的柱 型绝缘子。 PTHS 所有的绝缘罩都采用橘红色的 SALCOR? 材料制成并特有RIB-GRIP?结 构。它们可以用带电操作杆或佩戴橡胶绝缘手 套进行安装。所有的绝缘罩均达到标准 ASTMD1049的相关要求。 MRG 10 线管和连接管 www.whsalisbury.com绝缘护罩 延伸唇SU系统 型号 ASTM 适合的线管 适合的绝缘子 适用的绝缘子等级 尺寸(mm) 单品重量 等级/类型 (mm) Z大直径(mm) 内径 高度 (kgs)针形绝缘护罩 LRG 4 / II 63 263 55-6 305 400 3.6 MRG 4 / II 40-63 213 针型 55-5 221 306 3.2 柱型 13.2kV F 颈部 柱型 13.2kV C 颈部 在#2359后加后缀“E”表明同时订购操作杆组件 UH 3 / II 40 175 55-1,2,3,4,5 184 300 4.4 柱型绝缘护罩 PTHL 4 / II 40-63 163 57-2 172 400 3.6 PTHS 4 / II 40 175 57-2 184 300 1.8 所有的护罩均符合ASTM D1049的规范 针形绝缘护罩-LRG或MRG 柱形绝缘护罩 PTHL64mm 线管插进UC2导线
