简介

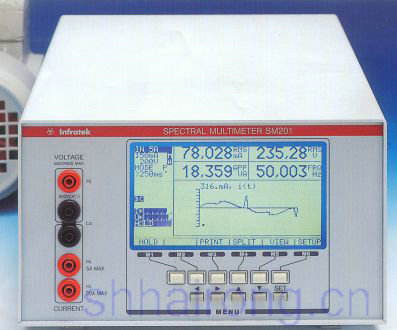

SM201 电力万用表是INFRATEK的新产品,与通常的其它简单仪器相比,可以为科研人员、工程师或技术人员提供更多的信号信息,可用于实验室、现场应用和产品测试。可选的接口以及操作软件使用户能读取数据、裁减需要,使用SM201,可以向计算机高速传输存贮数据,并以EXCEL型式存贮起来。
特点
主要特点
§         电流量程15mA-30A
§         电压量程0.6-2000V
§         电流,电压,功率,电能
§         谐波1-63, 柱状图
§         冲击电流或冲击电压
§         IEC555-2电流谐波
§         闪变
§         在噪声中恢复AC信号
§         贮存20仪器设置
§         宽频率范围DC-300kHz
显示特点:
§         用户显示设置
§         Z多可显示10个数据
§         柱状图,波形图
§         菜单驱动操作
§         数字和图形混合显示
DSP 数字信号处理过程能力:
§         在线测量所有平均值
§         数值和谐波,共343个
接口-输入/输出
§         RS-232, IEEE-488.2, 打印机
§         Four ±5V 模拟量输出
§         8个模拟量输入(±1V, ±10V)
§         基于Windows操作软件
简单易用
SM201是一款高性能、高精度的万用表,能够同时测量电流、电压,其电流和波形的基波范围从20Hz to 1kHz。SM201的电流测量范围宽,Z大可到30A,也可以扩展到20000A以测量冲击电流的有效值。
独特优点
对于连续信号来说,可在线计算1-63次谐波,选择平均时间"IEC555-2"可预测量电源电流谐波。在闪变操作模式,SM201可以确定短时闪变Pst和长时间闪变Plt。通过使用模拟输入和输出,可大大增强本电力万用表的能力。SM201从传感器中读取8个信号输入,控制4个模拟输出,以控制图表记录。
Z新的设计
SM201由6个菜单软键(M1-M6)和光标键控制。各操作步骤、配置界面、选择操作模式,选择输入、量程等许多其它功能都有自解释性,因而使用非常方便。用户可保存个人仪器设置信息,以便于在开机时直接使用个人配置模式。欲知详情,请联系代理商。
SM201电力万用表订货编号
产品编号
简述
SM201-1/0.1
电力万用表, 精度0.1%
SM201-1/0.05
电力万用表, 精度0.05%
必选件
订购编号
简述
1-ACS1
带连接器的电流钳,可连接到SM201分流输入端; 0-200A/0-1000A,DC-1KHz,2%精度
2-ACS2
便携式打印机(106 x 180 x 88mm)带centronics接口和电缆(400gr.)
3-ACS3
SM201携带软包
4-ACS4
测试线套件:Z大32A,1.5米(2红,2黑)
5-ACS5
分流输入连接器
7-ACS7
架式安装附件
8-ACS8
官方校验报告
10-ACS10
RS232- USB转换电缆,匹配USB1.1,Windows 98/2000/ME/XP, > 1Mbps数据传输速率。
11-ACS11
RS232-以太网适配器
可选件
订购编号
简述
Option-01
RS-232和IEEE-488接口,Centronics打印机输出,含Windows 操作软件 (95-Vista)可控制、读取和存贮数据
Option-02
RS-232和IEEE-488接口,Centronics打印输出,含Windows操作软件 (95 - Vista) 可控制、读取和存贮数据
Option-03
RS-232 and IEEE-488接口,Centronics打印输出和4个可编程模拟输出,8个模拟输入含Windows 操作软件 (95-Vista)可控制、读取和存贮数据
Option-04
电流传感器模块DC-100kHz (由SM201供电)
根据需要可有其它量程
Option-06
部分LabView Driver(部分LabView驱动器)
Option-08
TTL-输入用于外部同步化
SM201屏幕显示示例
屏幕显示-测量模式(典型)
屏幕示例 – 测量值表格
屏幕示便 – 设置菜单

SM201 技术参数
电压
量程,8量程:2-6-20顺序;0.6V, 2V, 6V, 20V, 60V, 200V, 600V, 2000V
-
频率范围
DC, 2Hz-300kHz
波峰系数
4:1 在50%满量程时(fs)
输入阻抗
>2.3MΩ
共模:50Hz/100kHz
155dB/95dB
标准精度23±3℃; 有效值,平均值,整流有效值,对0.6V量程,输入>50% fs
1Hz-1kHz = ±(0.1% rdg + 0.1%量程)
DC, 1kHz-10kHz = ±(0.2% rdg + 0.2%量程), DC typical
10kHz-100kHz = ±(0.3% range +0.04%/kHz rdg) *
100kHz-300kHz = ±(0.3% range + 0.04%/kHz rdg), 典型值
改良精度, 1Hz-400Hz
±(0.05%rdg+0.07%量程)

* 0.6V量程典型值

电流
量程,10个量程:1-3-10-顺序; 15mA,50mA,150mA,500mA,1.5A,5A; 1,3,10,30,100A
-
频率范围
DC, 2Hz-300kHz
波峰系数
4:1 at 50% full scale (fs)
共模 - 50Hz/100kHz
160dB/120dB
标准精度23±3°℃
1Hz-1kHz
DC, 1kHz-10kHz
10kHz-100kHz
100kHz-300kHz
5A-/分流输入¹
±(0.1%rdg+0.1%range)
±(0.2%rdg+0.2%range)
±(0.3%rdg+0.04%/kHz rdg)
±(0.3%rdg+0.04%/kHz rdg)
30A输入¹
±(0.1% rdg + 0.1% range)
±(0.9% rdg + 0.2% range)
±(0.3%rdg+0.5%/kHz rdg),典型值
改良的精度 1Hz-400Hz
±(0.05%rdg+0.07% 量程)
DC典型值
¹用于2Z低范围,输入>50% fs
功率
80 量程即电压量程数与电流电流数相乘V x A
-
基波频率的频率范围
20Hz-1kHz
精度在23℃±3℃
20Hz-100Hz            0.3%读数+ (0.3% + 1% sinΦ) 量程
100Hz-200Hz           0.5%读数+ (0.5% + 2% sinΦ) 量程
200Hz-1kHz            0.5%读数+ (0.5% + 0.2%/100Hz)量程
-80° < Φ < 80°-80° < Φ < 80°PF=1
频率
2Hz-100kHz, 电流或电压触发; 精度:±0.1%
100% full scale
计算值
精度; 无功功率, Var = ±(VA² - W²)½; 视在功率: VA = Arms Vrms;
功率因数: PF = W/VA; 波峰系数: CF = Ap/Arms, Vp/Vrms; 波形系数:
FF = Arms/At, Vrms/Vt; 阻抗: Z = Vrms/Arms;
Total Harm Dist: THD = (Irms² - IFund²)½/Irms; 闪变Pst, Plt
参与计算的精度百分数相加
积分器
能量,精度 - Wh, VAh, Varh,; 积分量的基本精度
-
谐波分析
基波的频率范围:5Hz-60kHz
-
谐波范围
1-63
精度,谐波电流和电压
5Hz-1kHz = ±(0.2%读数+0.1%量程)
1kHz-10kHz = ±(0.5%读数+0.5%量程)
10kHz-60kHz = ±(0.7%量程+0.1%/kHz读数), 典型
-
冲击
测量闪光信号的电流或电压冲击
Z小冲击时间 1ms
闪变
确定短时闪变Pst 和长时间闪变Plt.
-
显示
蓝色液晶图形显示带FL背光;64x120mm; 128x240象素
-
电源
AC, 50-400Hz;                 保险丝/功耗
85V-240V; 2AF/20VA
介质强度
输入对外壳或电源
线路输入对外壳
2.5kV/50Hz/1分钟
1.5kV/50Hz/1分钟
尺寸
H x W x D=150 x 235 x 320mm; 重量=4kg

加选项
IEEE-488-2, RS232, Centronics打印输出,
4模拟输出,输出阻抗100Ω,精度0.2%,
4模拟输入, 低量程,输入阻抗200kΩ精度:0.4%典型
4模拟输入, 高量程,输入阻抗200kΩ 精度:0.4% 典型
架式安装套件;湿度:KYG 依剧DIN40040,Z大相对湿度:85%RH,无冷凝

0 - ±5V
0 - ±1V
0 - ±10V

旁路输入
Hi Lo
量程(mV):60,60(10)½,600,600(10)½,6000,
6000(10)½
精度:与5A-输入相同
输入阻抗: 200kΩ; 60mV输入对应显示1.0000A



SM201 – Windows软件

  • 操作系统:Windows 95/98/NT/ME/2000/XP
  • NI-LabView驱动器管理
  • 3种不同的前面板包
  • 另有马达和变压器测试版本
  • 可以用串行口或GPIB接口
  • 存贮数据至PC机/输出到MS Excel表
  • 弹出式菜单设置数值
  • 能量管理
  • 谐波值
