CJ12(WCJ12)系列交流接触器

适用范围
CJ12系列交流接触器(以下简称接触器)。主要用于冶金、轧钢及起重机等电气设备。它使用于交流50Hz、额定工作电压至380V、电流至600A的电力线路,供远距离接通和分断电路之用,并适宜于频繁地起动、分断交流电动机之用。

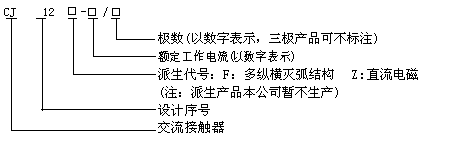

型号及其含义
正常工作条件及安装条件
1、安装地点的海拔不C过2000m;
2、周围空气温度上限值不C过+40℃,下限值不低于-5℃;
3、安装地点的空气相对湿度在Z高温度为+40℃时不C过50%,在较低温度下可以有较高的相对湿度,
Z湿月的月平均Z低温度不C过+20℃,该月的平均Z大相对湿度不C过90%。由于温度变化发生在产
品上的凝露情况必须采取措施;
4、与垂直面的安装倾斜不C过±5°;
5、污染等级:3级;
6、在无显著摇动、冲击和振动的地方。
结构特征
CJ12系列交流接触器的结构为条架平面布置,在一条安装用扁钢上电磁系统居左,主触头系统居中,辅助触头居右,并装有可转动的停档,整个布置便于监视和维修,接触器的电磁系统由U形动、静铁芯及吸引线圈组成。动、静铁芯均装有缓冲装置,用以减轻磁系统闭合时碰撞力,减少主触头的振动时间和释放时的反弹现象。
接触器的主触头为单断点串联磁吹结构,配有纵缝式灭弧罩,具有良好的灭弧性能。
辅助触头为双断点式,有透明防护罩。
触头系统的动作,靠磁系统经扁钢传动,整个接触器的易损零部件具有拆装简便和便于维护检修等特点。
主要技术参数

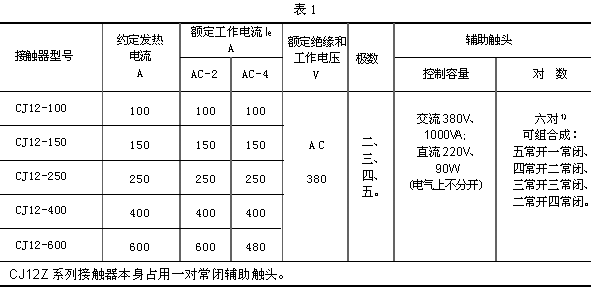

1、接触器的基本参数见表1,AC-2为基本使用类别,AC-4使用类别仅适用于接通与分断能力。
`
