CJ20系列交流接触器


一、适用范围

主要用于交流50Hz(60Hz),额定电压至660V(个别等级至1140V)、电流至630A的电力线路中供远距离频繁接通和分断电路以及控制交流电动机,并适宜于与热继电器或电子保护装置组成电磁起动器,以保护电路或交流电动机可能发生的过负荷及断相

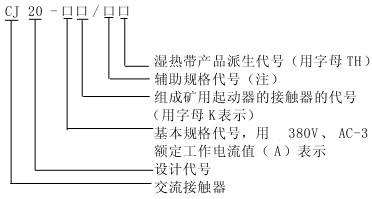

二、型号及其含义
三、结构特征

     CJ20系列交流接触器为直动式,双断点、立体布置,结构简单紧凑,外形安装尺寸较CJ10、CJ8等系列接触器老产品大大缩小。 CJ20-10-CJ20-25接触器为不带灭弧罩的三层二段式结构,上段为热固性塑料躯壳固定着辅助触头、主触头及灭弧系统,下段为热塑性塑料底座安装电磁系统及缓冲装置,底座上除有使用螺钉固定的安装孔外,下部还装有卡轨安装用的锁扣,可安装于IEC标准规定的35mm宽帽形安装轨上,拆装方便。CJ20-40及以上的接触器为两层布置正装式结构,主触头和灭弧室在上,电磁系统在下,两只独立的辅助触头组件布置在躯壳两侧。CJ20-40用胶木躯壳,CJ20-63-CJ20-630用铸铝底座。
      触头灭弧系统:全系列不同容量等级的接触器采用不同的灭弧结构。CJ20-10和CJ20-16为双断点简单开断灭弧室,CJ20-25为U形铁片灭弧,CJ20-40-CJ20-160在380V、660V时均为多纵缝陶土灭弧罩。CJ20-250及以上接触器在380V时用多纵缝陶土灭弧罩,在660V时用栅片灭弧罩,在1140V时均采用栅片灭弧罩。
     全系列接触器采用银基合金触头。CJ20-10、CJ20-16用AgNi触头,CJ20-40及以上用银基氧化物触头。灭弧性能触头灭弧系统配用抗熔焊耐磨损的触头材料使产品具有长久的电寿命,并适于在AC-4类繁重的条件下工作。
        电磁系统:CJ20-40及以下接触器用双E形铁心,迎击式缓冲;CJ20-63及以上用U形铁心,硅橡胶缓冲。
       CJ20-10的辅助触头可以任意组合,只需改变触桥及少数零件即可,有五种组合:四常闭、三常闭一常开、二常开二常闭、一常闭三常开、四常开。
四、主要技术数据
1.CJ20系列交流接触器符合及标准要求。
2.CJ20系列交流接触器的主要特性(见表2)
3.AC-3电寿命:CJ20-10、16、25、40为100万次,CJ20-63、100、160为120万次,CJ20-250、400、630为60万次。
4.机械寿命:CJ20-10、16、25、40、63、100、160为1000万次,CJ20-250、400、630为600万次。
5.CJ20系列交流接触器辅助触头约定发热电流及触头组合(见表1)。
表1
型号
CJ20-10
CJ20-16、25、40
CJ20-63、100、160
CJ20-250、40、630
约定发热电流Ith(A)
10
10
10
10
触头组合
任意组合
2常开、2常闭
2常开、2常闭
4常开、2常闭、3常闭、4常闭
表2
型号
额定绝缘电压
(V)
额定工作电压Ue(V) 额定发热电流Ith(A)

额定工作电流(AC-3)
(A)

额定控制功率(kw) 额定操作频率(AC-31)
(次/h小时)
与SCPD的协调配合
(注)
动作特性
线圈控制功率(VA/W)
起动
吸持
CJ20-10
660
220
10
10
2.2
1200
NT00
-20/660
吸合电压范围
85%-110%Us
释放电压
范围
20%-75%Us
65/47.6
8.3/2.5
380
10
4
1200
660
5.2
4
600
CJ20-16
220
16
16
4.5
1200
NT00
-32/660
62/47.8
8.5/2.6
380
16
7.5
1200
660
13
11
600
CJ20-25
220
32
25
5.5
1200
NT00
-50/660
93.1/60
13.9/4.1
380
25
11
1200
660
14.5
13
600
CJ20-40
220
55
40
11
1200
NT00
-80/660
175/82.3
19/5.7
380
40
22
1200
660
25
22
600
CJ20-63
220
80
63
18
1200
NT00
-160/660
吸合电压范围
80%-110%Us
(注2)
释放电压范围20%-70%Us
480/153
57/16.5
380
63
30
1200
660
40
35
600
CJ20-100
220
125
100
28
1200
NT1
-250/660
570/175
61/215
380
100
50
1200
660
63
50
600

CJ20-160
660
220
200
160
48
1200
NT2
-315/660
吸合电压范围80%-110%Us释放电压范围
20%-70%Us
855/325
855/325
380
160
85
1200
660
100
85
600
CJ20-160/11
1140
1140
200
80
85
300
CJ20-250
660
220
315
250
80
600
NT2
-440/660
吸合电压范围20%-20%Us(注2)释放电压范围85%-110%Us
570/175
152/65
380
250
132
600
CJ20-250/06
660
200
190
300
1710/565
3578/790
CJ20-400
220
400
400
115
600
NT2
-500/660
3578/790
250/118
380
400
200
600
CJ20-400/06
660
250
220
300
CJ20-630
220
630
630
175
600
NT3
-630/660
3578/790
3578/790
380
630
300
600
CJ20-630/06
660
400
400
350
300
CJ20-630/11
1140
1140
400
400
120
注:1.与表中熔断配用,熔断器在分断50KA短路电流时触头不熔焊。
外形及安装尺寸图(表3)
表3
型号
A
B
C
a
b
F
φ
e
CJ20-10
44.5
67.5
107 35±0.37 55±0.37
10
5
6
CJ20-16
73
116.5 60±0.37
5
CJ20-25
53
91
122 40±0.31 80±0.37
5
CJ20-40
87
112.5
125 70±0.34 80±0.37
30
6
CJ20-63
116
142
146 100±0.4 90±0.4
60
5.8
-
CJ20-100
122
147
154 108±0.435 92±0.435
70
7
CJ20-160
146
187
178 130±0.5 130±0.5
80
9
CJ20-160/11
197
190
CJ20-250
190
235
230 160±0.5 150±0.5
100
CJ20-250/06
CJ20-400
245
292
262 210±0.5 180±0.5
110
CJ20-630
245
294
272 210±0.5 180±0.5
120
11
CJ20-06
287
CJ20-630/11
245
294
287 210 180
120
11
-
