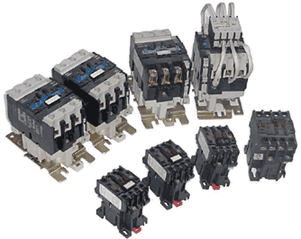

CJX2-(LC1-D)系列交流接触器
一、适用范围

CJX2系列交流接触器（以下简称接触器）适用于交流50Hz或60Hz，电压至660V、电流95A的电路中，供远距离接通与分断电路及频繁起动、控制交流电动机，接触器还可组装积木式辅助触头组、空气延时头、机械联锁机构等附件，组成延时接触器、可逆接触器、星三角起动器，并且可以和热继电器直接插接安装组成电磁起动器。

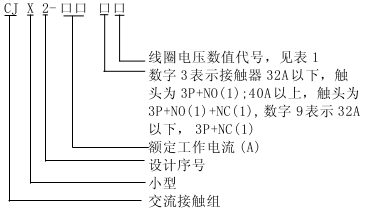

二、型号及其含义
表1
线圈电压（V）
24
32
48
110
127
220
240
380
415
440
480
500
600
660
50Hz
B5
C5
E5
F5
G5
M5
U5
Q5
N5
R5
=
S5
=
Y5
60Hz
B6
=
E6
F6
G6
M7
U6
Q6
N6
R6
T6
=
S6
=
50/60Hz
B7
=
E7
F7
=
M7
=
Q7
N7
R7
=
=
=
=

注：3P：三对常开主触头，NO：一对常开辅助触头，NC：一对常闭辅助触头。
辅助触头的含义

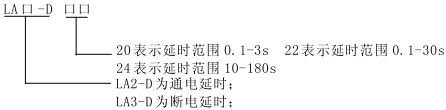

空气延时头的型号含义
表2
型 号
额定工作电流440V，AC-3(A)
控制功率（KW）
触头数量
备 注
220V
380V
415V
440V
660V
CJX2-093
-099
9
2.2
4
4
4
5.5
3P+NO
3P+NC
安装方式除可用两个螺钉安装外，还备有35mm 安装轨
CJX2-123
-129
12
3
5.5
5.5
5.5
7.5
3P+NO
3P+NC
CJX2-163
-169
16
4
7.5
9
9
10
3P+NO
3P+NC
CJX2-253
-259
25
5.5
11
11
11
15
3P+NO
3P+NC
CJX2-323
-329
32
7.5
15
15
15
18.5
3P+NO
3P+NC
CJX2-403
-503
-653
-803
-953
40
50
63
80
95
11
15
18.5
22
22
18.5
22
30
37
45
22
25
37
45
45
22
30
37
45
45
30
33
37
45
45
3P+NO+NC
3P+NO+NC
3P+NO+NC
3P+NO+NC
3P+NO+NC
除可用3个螺钉安装外，还备有35mm或多或75mm安装轨
接触器可与表3、表4中任一个附件组装

    辅助触头组
表3
型 号
触头数量
F4-02
2NC
F4-11
N0+NC
F4-20
2N0
F4-22
2N0+2NC
F4-40
4N0
F4-04
4NC
F4-13
1N0+3NC
F4-31
3N0+1NC
      空气延时头
表4
型 号
延时范围
延时触头数量
LA2-D20
0.1-3S
1NO+1NC
LA2-D22
0.1-30S
LA2-D24
10-180S
LA3-D20
0.1-3S
LA3-D22
0.1-30S
LA3-D24
10-180S
三、主要技术参数

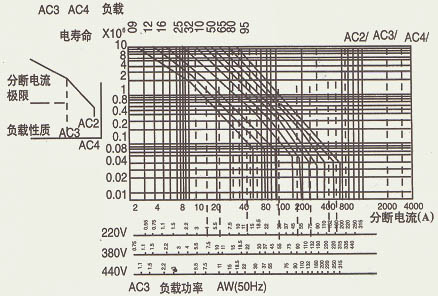

3.1电寿命曲线（见图1）

3.2主电路技术参数(见表5）
）
CJX2-09
CJX2-12
CJX2-18
CJX2-25
CJX2-32
CJX2-40
CJX2-50
CJX2-65
CJX2-80
CJX2-95
AC-3额定工作电流Ie(A)
9
12
18
25
32
40
50
65
80
95
AC-1额定工作电流Ie(A)
20
20
32
40
50
60
80
80
125
125
额定绝缘电压Ui(V)
660
符合的标准
-4-1 -93;;NFC63-110;;BS5452;JEM1038
环境温度（°C）
-25- +40
海拔高度(m)
2000
约定发热电流Ith(A)
25
25
32
40
50
60
80
80
125
125
可接通Z大电流
（据-4-1）
90
120
180
250
320
400
500
650
800
95
可断开Z大电流（A）
（据-4-1）380V
72
96
144
200
256
320
400
520
640
760
冷压软线带冷压端头
端头 软线不带冷压端头
（注）硬线 		根
1-2
1-2
1-2
1
2
1
2
1
2
1
2
1
2
1
2
1
2
(mm)
2.5
4
4
2.5
4
4
4
6
6
4
10
6
4
6
6
4
10
6
4
6
6
10
16
10
10
10
10
16
25
25
16
10
-
16
25
25
16
16
-
50
50
50
25
35
-
50
50
50
25
35
-

3.3负载能力（见表6）
额定工作电流（A）
AC-4(6Ie/6Ie)
AC-3(6Ie/6Ie)
机械寿命
使用工作电流
（A）
电寿命
电寿命(380V)
 次数(S×1000000) 操作频率（次/h)
220V
380V
500V
660V
 次数（S×10000）
操作频率
(次/h)
次数（S×10000）
操作频率
(次/h)
9
3.5
1.5
20
300
100
2400
10
3600
12
5
2
20
300
100
2400
10
3600
18
7.7
3.8
20
300
100
1200
10
3600
25
8.5
4.4
20
150
100
1200
10
3600
32
12
7.5
20
150
80
1200
8
3600
40
18.5
9
15
150
80
1200
8
3600
50
24
12
15
150
60
1200
8
3600
65
28
14
15
150
60
1200
8
3600
80
37
17.3
10
150
60
600
6
3600
95
44
21.3
10
150
60
600
6
3600

3.4线圈参数（见表7）
-
CJX2-09
CJX2-12
CJX2-18
CJX2-25
CJX2-32
CJX2-40
CJX2-50
CJX2-65
CJX2-80
CJX2-95
额定控制电压（V）
12-660
吸合电压50/60HZ
（V）
(0.85-1.1Us)
释放电压50/60HZ
（V）
(20-75)Us
(0.2-0.75)Us
线
圈
功
率
50Hz
吸合
（VA）
70
110
200
保持
（VA）
8
11
20
60Hz
吸合
（VA）
80
115
200
保持
（VA）
8
11
20
功率
（VA）
1.8-2.7
3-4
6-10

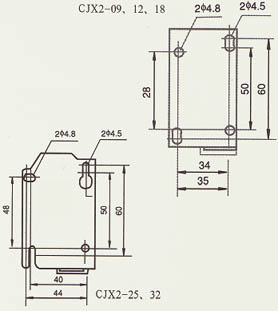

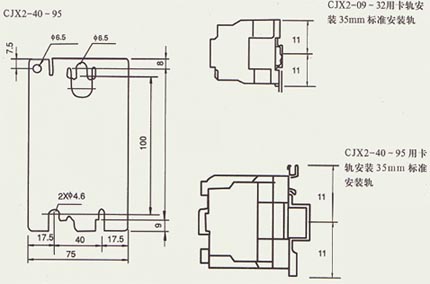

四、外形及安装尺寸

注：
为了更方便用户对现有设备电器维修及更新，本公司特别设计了用CJX2系列交流接触器替代CJ10系列交流接触器的过渡安装板。具体替代的规格型号及性能见表8
表1
替代型号规格
额定工作电流
（A）
电寿命AC3
（×1000）次
机械寿命（×100000）次
体积(立方厘米）
重量（kg)
CJ10-10
10
60
300
467
0.48
CJX2-12
12
100
1000
247
0.32
CJ10-20
20
60
300
1094
1
CJX2-25
25
80
800
437
0.49
CJ10-40
40
60
300
1682
1.8
CJX2-40
40
80
800
1058
1.1
CJ10-60
60
60
300
4169
4.45
CJX2-65
65
60
800
1058
1.1
CJ10-100
100
60
300
5809
6.27
CJX2-95
95
60
600
1446
1.44
