三、结构特征
CKJ系列交流真空接触器由真空灭弧室、绝缘支座、金属基座、电磁操作机构、绝缘摇臂、整流装置等部分组成。真空灭弧室通过静导电夹固定在绝缘支座上。绝缘支座安装在金属基座上。
绝缘摇臂通过由关节轴承或调节杆组成的拉杆，操作灭弧室动静头。电磁操动机构置于金属基座之中，当操作线圈通电，衔铁吸合，转动摇臂，在触头弹簧和真空灭弧室负压力共同作用下动触头闭合，接触器处于合闸位置。当操作线圈断电时，分闸弹簧使衔铁释放，转动摇臂，推开真空灭弧室动触头，接触器位置。
真空灭弧室由动静触头，金属屏蔽罩、波纹管和一个由陶瓷圆环构成的密封容器等组成。波纹管与动触头和密封容器的法兰焊接，BZ了动触头作轴向运动时，容器内的真空度不受影响。机构动作、动、静触头分离，在触头间隙中形成由金属蒸汽的等离子体其它带电粒子组成的真空电弧。这些金属蒸汽和带电粒子迅速抽四周散射，被位于触头周围的金属屏蔽罩所聚。当电流过零时，金属蒸汽减少，Z终触头间隙出现真空状态。由于真空介质有很高的绝缘强度和很快的介质恢复速度，触头之间的恢复电压已不能使间隙击穿，电路就KK分断了。
电磁操动机构由铁芯、线圈、磁轭、衔铁、绝缘摇臂等组成。拍合式直流电磁铁动作时通过绝缘摇臂，使灭弧室动触头作轴向运动，完成合分动作。 |
四、主要技术参数
（1）CKJ系列交流真空接触器技术数据见表1、表2
CKJ系列交流真空接触器技术数据
|
型号
|
极数
|
额定电压（V）
|
额定电流（A）
|
固有合闸时间（S）
|
固有分闸时间（S）
|
每小时允许操作次数
|
接通与分断能力
|
|
AC3时
|
短时(20s)内操作
|
接通
|
分断
|
|
CKJ-100
|
3
|
660或1140
|
100
|
<0.2
|
<0.1
|
300
|
3600
|
-
|
-
|
|
CKJ-125
|
125
|
|
CKJ1-160
|
160
|
-
|
-
|
-
|
-
|
|
CKJ1-250
|
250
|
|
CKJ1-300
|
300
|
|
CKJ5-250
|
250
|
300
|
1200
|
2500A 100次
|
2000A 25次
|
|
CKJ1-400
|
400
|
400A 100次
|
3200A 25次
|
|
CKJ1-600
|
600
|
300
|
1200
|
6000A 100次
|
4800A 25次
|
|
CKJ-600/1
|
1
|
-
|
600
|
-
|
-
|
-
|
-
|
-
|
-
|
表2
|
型 号
|
万寿命（万次）
|
机械寿命
|
极限分断能力
|
主回路热稳定电流
|
主回路接触电阻（mΩ）
|
重量（kg)
|
|
AC3时
|
AC4时
|
电流（A）
|
时间（S）
|
|
CKJ-100
|
30
|
6
|
300
|
2500A 3次
|
1000
|
10
|
-
|
-
|
|
CKJ-125
|
|
CKJ1-160
|
-
|
-
|
250
|
4500A
3次
|
-
|
-
|
-
|
-
|
|
CKJ1-250
|
|
CKJ1-300
|
|
CKJ5-250
|
60
|
2
|
300
|
4500A 3次
|
2000
|
10
|
≤250
|
-
|
|
CKJ1-400
|
4500A 3次
|
3200
|
10
|
≤160
|
-
|
|
CKJ1-600
|
60
|
0.5
|
300
|
6000A 3次
|
4800
|
10
|
≤100
|
20
|
|
CKJ-600/1
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
12
|
CKJ系列交流真空接触器对主触头、辅助触头技术要求
|
型号
|
主 触 头
|
辅
助 触 头
|
备注
|
|
初压力（kg)
|
终压力（kg)
|
开距（mm)
|
C额行程（mm)
|
常开
|
常闭
|
|
开距（mm)
|
C程（mm)
|
开距（mm)
|
C程（mm)
|
|
CKJ-100、125
|
-
|
-
|
2.2±0.22
|
0.8±0.1
|
3.5
|
2.5
|
3.5
|
2.5
|
-
|
|
CKJ1-160
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CKJ1-250
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CKJ1-300
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CKJ5-250
|
-
|
8±1.5
|
1±0.1
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CKJ1-400
|
11.5±1
|
12±1
|
1±0.1
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CKJ1-600
|
19±1.5
|
20±1.5
|
1.1±0.1
|
-
|
-
|
-
|
-
|
-
|
-
|
|
图3 CKJ-600型真空接触外形及安装尺寸
|

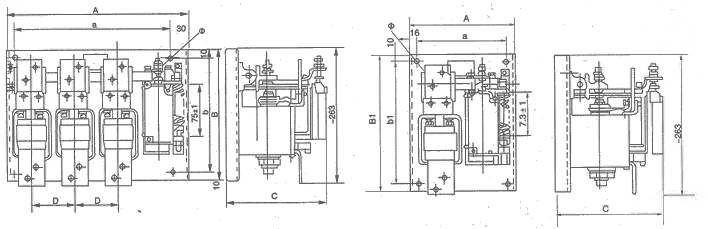

图4 CKJ-600/1 型单极交流真空接触器外形及安装尺寸 |
|
|
|
|
型 号
|
极 数
|
主 触 头
|
辅 助 触 头
|
备注
|
|
A
|
B
|
C
|
D
|
a
|
b
|
C1
|
C2
|
φ
|
|
CKJ-100
|
3
3
|
140
|
150
|
175
|
-
|
126
|
110
|
113
|
-
|
2-φ9+
2-φ5.5
|
-
|
|
CKJ-125
|
-
|
|
CKJ1-160
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CKJ1-250
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CKJ1-300
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
-
|
|
CKJ5-250
|
182
|
204
|
178
|
59
|
160
|
160
|
118
|
121
|
4-φ11
|
-
|
|
CKJ5-400
|
216
|
216
|
188
|
70
|
160
|
180
|
118
|
121
|
4-φ11
|
-
|
|
CKJ5-600
|
36
|
250
|
≈218
|
86
|
300
|
230
|
-
|
-
|
4-φ9
|
-
|
|
CKJ5-600/1
|
-
|
192
|
250
|
≈218
|
-
|
160
|
230
|
-
|
-
|
4-φ9
|
-
|
|
