DZ20L系列漏电断路器

一、用途
DZ20L-160、250、400型漏电断路器适用于交流220/380V、50HZ、交流至630A、电源中性点接地的电路中,当人身触电或电网漏电时能迅速分断故障电路,作为漏电(触电)保护之用,同时可保护线路和电动机的过载短路,亦可作为线路的不频繁转换及电动机的不繁起动。主要用于农村、工矿企业作为大型设备总保护之用,如变压器总保护、分支保护、塔吊等大型设备。

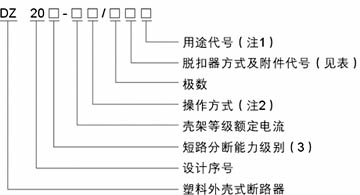

二、型号含义

三、结构特点
  DZ20L系列漏电断路器系电流动作型快速电子式漏电保护装置,主要有零序电流互感器、漏电脱扣器、专用集成块电子放大部件和带有短路、过载保护的断路器组成、具有漏电、短路、过载三种保护功能。

四、主要技术参数
产品型号 DZ20L-160 DZ20L-250 DZ20L-400
额定电压(v) 220/380
额定电流(A) 100,160 200,250 320,400
额定漏电动作电流(mA) 50,100,200 50,100,200,300 200,300,500
漏电分断时间(S) ≤0.2
额定短路通断能力380V(KA) 15 15 23
极数 4

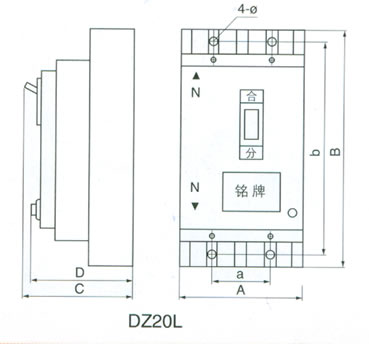

五、外形及安装尺寸

产品型号 外形尺寸(mm) 安装尺寸(mm)
A B C D a b ?
DZ20L-160 145 225 110 100 70 203 ?4.3
DZ20L-250 145 275 130 120 70 240 ?4.3
DZ20L-400 205 360 140 120 102 325 ?4-?7
DZ20L-630 210 400 150 120 70 335,200 ?4-?7
