GTQ2系列双电源自动切换装置

















    GTQ2系列双电源自动切换装置(以下简称切换装置)适用于交流50Hz、额定工作电压为400V的双电源供电系统。在常用电源发生故障时,切换装置可以实现与备用电源或发电机的自动切换,以BZ供电的KK性和安全性。也可根据负载的需要进行两个电源之间的选择性切换。并具有欠电压保护和断相保护功能。切换装置具有电气联锁和机械联锁双重保护,特别适用于医院、商场、银行、人防、化工、冶金、高层建筑和军事设施等不允许断电的重要重场所。
本切换装置符合 《自动转换开关电器》 。



















周围空气温度的上限不C过+45℃,下限不C过-25,24h内的温度平均值不C过+35℃。
安装地点的海拔高度不C过2000m。
大气的相对湿度在周围Z高温度为+45℃时不C过50%,在较低温度下可以有较高的相对湿度;在Z湿月的平均Z低温度为25℃时,该月的平均Z大相对湿度为90%,并应考虑温度变化发生在产品表面上的凝露。



切换装置适用于额定工作电压为AC400V的系统中;
切换装置的额定控制电压为AC230V;
切换装置控制器的额定工作电流为3A;
切换装置的操作寿命(常用电源分-备用电源合-备用电源分-常用电源合为一个操作循环)为6000次(100A和225A)、4000次(400A)及3000次(630A和800A);
Z小切换动作时间不小于1.5s。

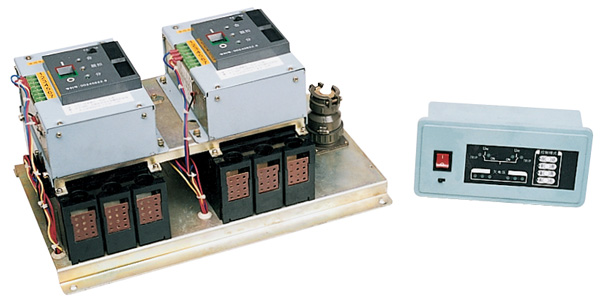

5.1 切换装置由下列各部分组成:
5.2 两台三极或四极塑料外壳式断路器:作为电源主开关。断路器应带有辅助开关和报警开关,以用于切换装置的控制和显示。该断路器的型号、短路分断能力、生产厂家可由用户指定;
5.3 一台自动切换控制器:控制器具有电气联锁、延时合闸、欠电压或断相保护等功能,可实现自动切换、选择性切换和断电再扣等的控制;
5.4  一套机构联锁机构:与控制器的电气联锁一起构成双重保护,以确保两断路器的切换过程中不会同时合闸;
5.5 一组电动操作机构:用以实现断路器的自动分合闸。本切换装置的电动操作机构均采用新结构的电操机构,具有操作平稳KK、操作力小等特点。

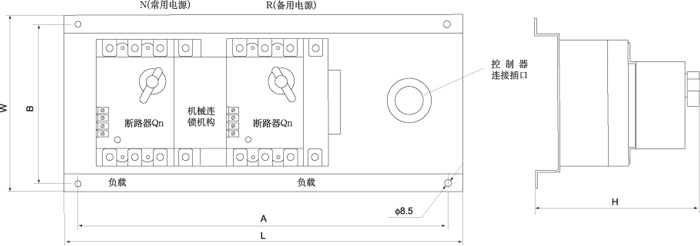

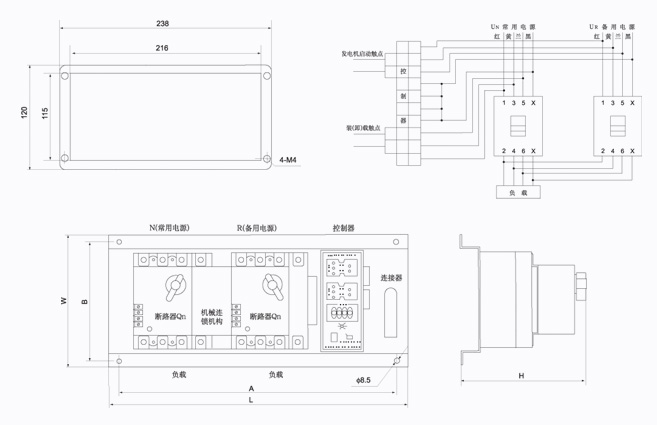

5.6 安装底板:对于一体式切换装置,带电操的断路器、机构联锁机构和控制器都安装在同一底板上;分体式切换装置则将控制器与底板分开,采用连接器连接,其专用电缆的长度约2m;箱体式则将分体式切换装置的底板装入箱体中,将控制器装在箱体的门板上,组合而成的成套装置。







>
