HR3熔断器式刀开关

适用范围
HR3系列熔断器式刀开关用于交流50Hz,额定工作电压380V,额定电流100A-600A。本系列熔断器式刀开关适用于工业企业配电网络中作为电缆导线及用电设备的过载和短路保护。以及网络正常馈电情况下,接通和切断电源。本系列熔断器式刀开关是用来代替各种低压配电装置中刀开关和熔断器的组合电器。

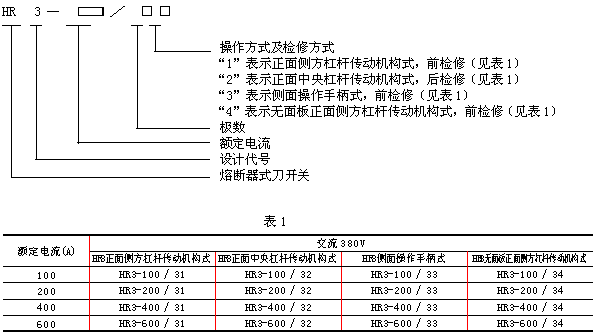

型号及其含义
正常工作条件及安装条件
1、周围空气温度:
a、安装地点的周围空气温度,上限不C过+40℃,下限不低于-5℃;
b、24h内的平均温度值不C过+35℃。
注:周围空气温度下限为-10℃或-25℃的工作条件,在订货时用户需向制造厂申明。
2、安装地点的海拔不C过2000m;
注:开关安装地点C过2000m时,在订货时用户需向制造厂申明;
3、周围大气条件,大气相对湿度在周围空气温度为+40℃时不C过50%,在较低的温度下可以有较高的相对的湿度,Z湿月的月平均Z大相对湿度不大于90%,该月的月平均Z低温度不C过+20℃,并考虑到因温度变化发生在产品表面的凝露必须采取措施;
4、污染等级:开关周围环境等级为3级;
5、开关应垂直安装在无显著摇动和冲击振动的地方。
结构特征
熔断器式刀开关是RT0有填料熔断器和刀开关的组合电器,具有RT0有填料熔断器和刀开关的基本性能,在回路正常馈电的情况下、接通和切断电源由刀开关来担任。当线路或用电设备过载或短路时,由熔断器式刀开关的熔体烧断,及时切断故障电流。
本系列熔断器式刀开关做成各种操作型式。适应于各种结构的开关板、动力箱上安装使用。操作前检修的熔断器式刀开关,中央有供检修和更换熔断器的门,主要供BDL配电屏上安装。操作后检修的熔断器刀开关主要提供BSL配电屏上安装。侧操作前检修的熔断器式刀开关可以制成封闭的动力配电箱。
主要技术数据
订货须知
用户订购熔断器式刀开关时应说明以下内容:
a.开关的名称、型号、额定电流,操作方式,熔断体的额定电流,及数量等。
b.自提或送货以及发运,发运须注明单位全称,地址以及运输方式等。
c.购货单位同时应说明开户银行及帐号,以及增值税号等。
