HYW型3-110KV系列绝缘合成氧化锌避雷器
适用范围:
  交流无间隙成套氧化锌避雷器是一种性能新型过电压保护器,适用于交流电力系统的电气设备,使之免受操作过程电压和雷电电压的危害。氧化锌避雷器适用于交流50Hz或60Hz,系统标称电压为35kV及以下交流系统用限制过电压,是BZ电力系统安装运行的重要保护设备。

产品的外表尺寸见表1

对27.5-110KV系列用产品,若使用瓷套底座,则可提供过渡法兰盘的安装尺寸见图5(27.5-35KV)和6(66-110AKV)。表1

产品类别 产品类别 系统标称电压(KV) 外形尺寸 安装尺寸
H(mm) h(mm) F(mm) 参照 顶端(mm) 底端(mm)
配电 HY5WS2-5/17 3 170 100 85 图1 M8 M8
HY5WS2-10/30 6 190 120 85 图1 M10 M10
HY5WS2-17/50 10 250 185 85 图1 M12 M10
电站 HY5WZ2-5/13.5 3 170 100 90 图1 M16 M10
HY5WZ2-10/27 6 210 210 90 图1 M16 M10
HY5WZ2-17/45 10 280 260 90 图1 M10 M10
HY5WZ2-5/52.7/134 35 680 570 117 图2 M12 图3
HY5WZ2-94.3/235 66 1110 970 170 图2 M16 图4
HY5WZ2-102/260 110 1200 1060 170 图2 M16 图4
并联补偿电容量 HY5WR2-5/13.5 3 170 100 110 图1 M10 M10
HY5WR2-10/27 6 210 210 110 图1 M10 M10
HY5WR2-12.7/45 10 260 260 110 图1 M10 M10
HY5WR2-52.7/134 35 690 580 130 图1 M12 图3
电气化铁道 HY5WT2-45/120 27.5 650 540 130 图1 M12 图3

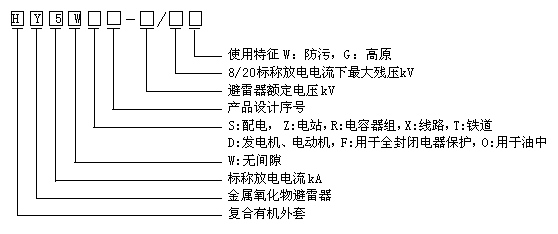

型号及其含义

正常工作条件及安装条件
1、周围空气温度不高于+40℃,温度的下限为-40℃;
2、安装地点的海拨不C过2000m(高原地区应在订货时注明);
3、交流系统频率50Hz或60Hz;
4、长期施加在避雷器上工频电压不C过避雷器持续运行电压;
5、Z大风速不C过35m/s;
6、地震烈度7级及以下地区;
7、污秽地区订货时要注明。
技术性能
氧化锌避雷器是目前GJZ过电压保护器。由于其核心元件电阻片主要采用氧化锌配方制作,与传统碳化硅避雷器相比,大大改善了电阻片的伏安特性,提高了过电压通流能力,从而带来避雷器特征的根本变化。
当避雷器在正常工作电压下,流过避雷器的电流仅有微安级,在过电压大电流作用下,它便呈现低电阻,从而限制了避雷器两端的残压,从而有效地限制了过电压对输变电设备的侵害。

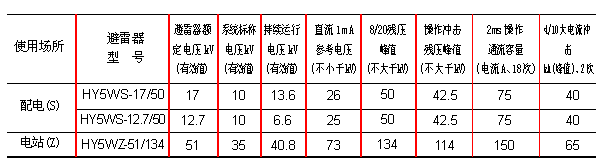

主要技术参数

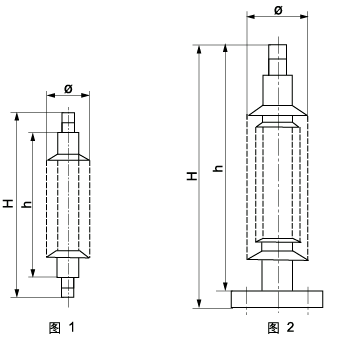

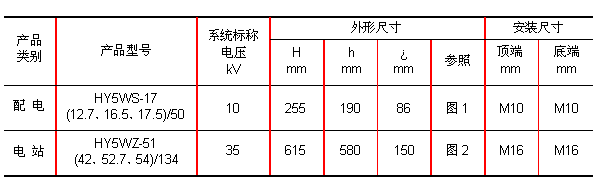

外形及安装尺寸
