    JDZ-3、6、10型电压互感器


一、适用范围
   LDZ型电压互感器为单顶环氧树脂浇注户内双线圈电压互感器。适用于交流50Hz的电力系统中作电压、电能测量及继电保护之用。本型互感器共有JDZ-3、JDZ-6,JDZ-10三种。


二、型号及其含义

三、使用条件


1 安装地点海拔高度不C过1000米;
2 环境温度变化在-5℃~+40℃之间;
3 空气相对湿度不大于85%(20℃);
4 本产品能承受住相当于里氏九级裂度的加速为0.4g正弦三波试验;
5 本产品可在有污秽的环境里使用。

四、结构特征
    本系列互感器为环氧树脂
浇注式绝缘结构,铁心为叠片式,心柱上套装一、二次绕组、一次绕组与二次绕组为同心式,绕在同一个骨架上,整个线圈外部用环氧树脂浇注成形,二次绕组的引线过浇注体上的两个嵌装螺母引出为a.x。一次绕组的引线通过浇注体上的两个高压接线端子引出为A.X。

五、主要技术参数(见表1)

表1
型号
JDZ-3
JDZ-6
JDZ-10
JDZ
额定电压比(V)
1000/100
2000/100
3000/100
6000/100
10000/100
15000/100
频率(Hz)
50
50
50
50
额定二次输出(VA)
0.5级
1级
3级
30
50
80
50
80
200
80
150
300
80
150
300
电Z大输出(VA)
200
400
500
500
额定绝缘水平(KV)
3.5/23/40
6.9/32/60
11.5/42/75
15/55/108
六、本产品可为定型高计量框配套,其主要技术参数(见表2)

表2
型号
额定电压比
(V)
频率(Hz)
额定二次输出(VA)
Z大输出(VA)
额定绝缘水平
0.2
0.5级
0.2/0.2级
0.5/0.5级
JDZ-10
10000/100
50
30
80
25/25
50/50
f
f

JDZ-3,6,10型接线图

JDZ-3,JDZ-6型

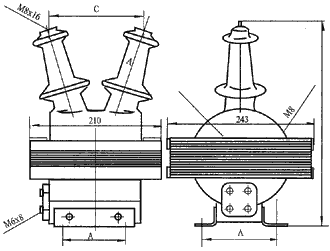

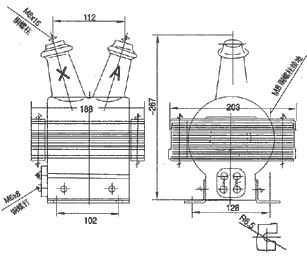

七、外形及安装尺寸
订货时请注明
1、型号、电流比;
2、准确级及相应的二次负荷;
3、绝缘等级及使用环境;
