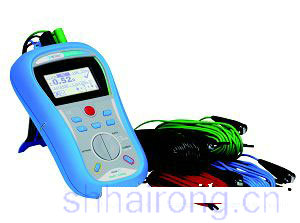

MI3123高级通用接地电阻测试仪
主要特点:
l         包含接地电阻测试的所有方法:标准四线法、选择电极法、双钳法、土壤电阻率测量
l         钳式电流测量功能,范围0-20A,分辩率0.1mA
l         抗干扰能力强
l         预编程限值,通过/不通过(PASS/FAIL)评价测量结果
l         绿/红指示提供直观的测量结果评价
l         适合CAT IV 装置验收
l         内置磁铁可将仪器固定在铁质材料上
l         内置充电器
l         可存储1900个测量结果
l         USB/RS232通讯接口,与PCSW软件兼容
l         坚固、精巧的仪器外观设计

符合标准:

技术指标:
四线法/选择电极法测量

测量范围(W)
分辨率(W)
精度
0.00-19.99
0.01
3%读数+3位
20.0-199.9
0.1
3%读数+3位
200-1999
1
5%读数
2000-9999
1
10%读数

接地桩接地电阻自动测试          电压信号中干扰自动测试
测试电压(开路)40V             测试频率125Hz
Z大测试电流20mA               电流钳测试电流过低指示
电流信号中干扰过大指示

双钳法测量接地电阻

测量范围(W)
分辨率(W)
精度
0.00-19.9
0.01
10%读数+10位
20.0-30.0
0.1
20%读数
30.1-39.9
0.1
30%读数

测试频率125Hz、干扰指示、电流过低指示

土壤电阻率测量

测量范围(Wm)
分辨率(Wm)
精度
0.0-99.9
0.1
土壤电阻率是计算值,精度参考四线法测量接地电阻的精度
100-999
1
1.00k-99.9k
0.01k
10.0k-99.9k
0.1k
>100k
1k

等距法,r=2pDR
电流测量

测量范围
分辨率(mA)
精度
0.0-99.9mA
0.1mA
3%读数+3位

100-999mA
1mA
3%读数+3位
1.00A-19.99A
0.01A
3%读数+3位

频率范围:40-500Hz

基本技术参数
电源:五号1.5V充电电池,6节,操作时间大约10小时
过压保护:50V CAT IV
显示:128X64带背光液晶屏
尺寸:14cmX8cmX23cm
重量:0.85kg

订购信息:

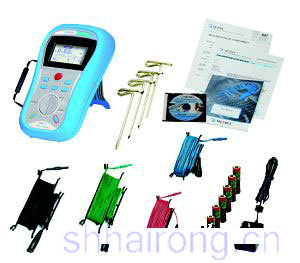

标准配置:  主机、20米测试线及接地桩1套、充电电池及充电器、A1018电流钳、
A1019电流钳、使用说明书

选件
A1290软件
S2007 50米测试线
