概述

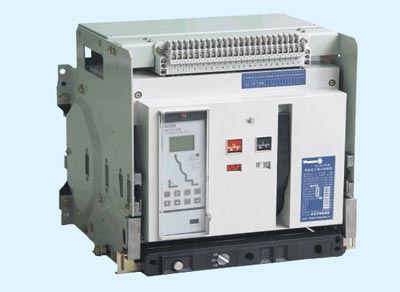

M-IZM系列智能型万能式断路器用于控制和保护低压配电网络.一般安装在低压配电柜中作主开关起总保护作用.额定电流1000A及以下的断路器,还可作电动机不频繁起动之用.

1.交流额定电流为630--6300A;
2.短路分断能力80KA--120KA(有效值);
3.额定工作电压能力AC690V以下;
4.具有3极和4极;
5.抽屉式和固定式;
6.可倒进线安装;
7.多种智能控制器,提供不同功能;
8.具有隔音功能,符号为""
9.

型号含义


正常工作条件和安装条件
1.周围空气温度为-5℃--40℃(一般用断路器为45℃),且24H的平均值不C过+35℃(一般用断路器为+40℃);
2.安装地点的海拔不C过2000M;
3.安装地点的空气相对温度在Z高温度为+40℃时不C过50%;在较低温度下可以有较高的相对温度,例如:20℃时达90%.对由于温度变化偶尔产生的凝露,应采取特殊的措施;
4.污染等级为3级;
5.断路器主电路及欠电压脱扣器线圈,电源变压器初级线圈的安装类别为Ⅳ,其余辅助电路,控制电路安装别为Ⅲ
6.船用和温热带型断路器能耐受潮湿空气,盐雾及霉素的影响;
7.船用型断路器在受到船舶正常振动时能KK工作.
8.断路器应按使用说明书安装要求安装.断路器的垂直倾长不C过5°,船用断路器不C过22.5°
9.断路器就应安装在无爆炸危险和无导电尘埃,无足以腐蚀金属和破坏绝缘的地方.
10.断路器安装在柜体小室内,且另装门框,防护等到级达.

主要技术指标
