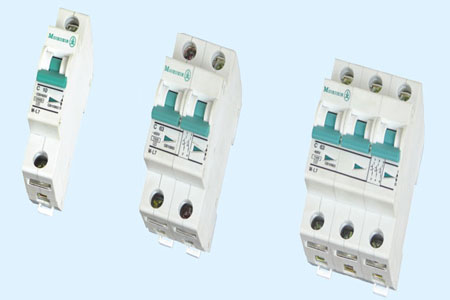

◆技术参数
■电气参数
    a.（）

    b.额定电压（Ue）：230/400V；50/60Hz
    c.额定分断能力Icu：10kA （1-63A）
    d.直流短路分断能力：Z大 48V（M-L7…，10kA）单极
                                  Z大  250V（M-L7-DC，6kA）单极
    e.脱扣特性 ：B，C，D特性曲线
    f.Z大可边上的熔断器：100A gL（＞10kA）
    g.选择性级别：3
    h.工作环境温度：-5至+40oC
    i.外壳防护等级：（安装后）
    j.寿命：电气，不少于8000次通断动作
               机械，不少于20000次通断动作
■机械参数
    a.外露面长度：45mm
    b.外壳高度：80mm
    c.外壳宽度：17.5mm每极（单极）
    d.安装方式：采用IEC标准导轨35mm
    e.端子形式：两用端子可连接母排及导线
    F.端子接线能力：母线1-25mm2；母线厚度0.8-2mm

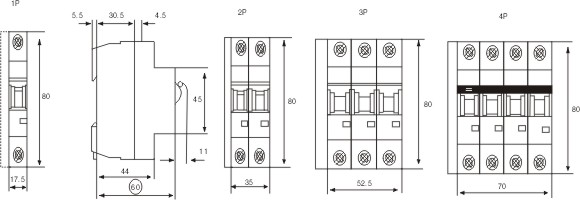

◆外形尺寸

■除另外声明，二极开关是两个模数宽，四极是四个模数。

对电气线路或设备的过载与短路起保护作用，且具有电源隔离功能。
1极
2极
3极
4极
额定电流In（A） 型号 型号 型号 型号
C特性曲线
■瞬时脱扣5~10In
■主在适用于照明或部分动力回路		 1 M-L7-1/1/C M-L7-1/2/C M-L7-1/3/C M-L7-1/4/C
2 M-L7-2/1/C M-L7-2/2/C M-L7-2/3/C M-L7-2/4/C
3 M-L7-3/1/C M-L7-3/2/C M-L7-3/3/C M-L7-3/4/C
4 M-L7-4/1/C M-L7-4/2/C M-L7-4/3/C M-L7-4/4/C
6 M-L7-6/1/C M-L7-6/2/C M-L7-6/3/C M-L7-6/4/C
10 M-L7-10/1/C M-L7-10/2/C M-L7-10/3/C M-L7-10/4/C
16 M-L7-16/1/C M-L7-16/2/C M-L7-16/3/C M-L7-16/4/C
20 M-L7-20/1/C M-L7-20/2/C M-L7-20/3/C M-L7-20/4/C
25 M-L7-25/1/C M-L7-25/2/C M-L7-25/3/C M-L7-25/4/C
32 M-L7-32/1/C M-L7-32/2/C M-L7-32/3/C M-L7-32/4/C
40 M-L7-40/1/C M-L7-40/2/C M-L7-40/3/C M-L7-40/4/C
50 M-L7-50/1/C M-L7-50/2/C M-L7-50/3/C M-L7-50/4/C
63 M-L7-63/1/C M-L7-63/2/C M-L7-63/3/C M-L7-63/4/C
D特性曲线
■瞬时脱扣10~15In
■主在适用于动力回路或其它强感性回路		 2 M-L7-2/1/C M-L7-2/2/C M-L7-2/3/C M-L7-2/4/C
4 M-L7-4/1/D M-L7-4/2/D M-L7-4/3/D M-L7-4/4/D
6 M-L7-6/1/D M-L7-6/2/D M-L7-6/3/D M-L7-6/4/D
10 M-L7-10/1/D M-L7-10/2/D M-L7-10/3/D M-L7-10/4/D
16 M-L7-16/1/D M-L7-16/2/D M-L7-16/3/D M-L7-16/4/D
20 M-L7-20/1/D M-L7-20/2/D M-L7-20/3/D M-L7-20/4/D
25 M-L7-25/1/D M-L7-25/2/D M-L7-25/3/D M-L7-25/4/D
32 M-L7-32/1/D M-L7-32/2/D M-L7-32/3/D M-L7-32/4/D
40 M-L7-40/1/D M-L7-40/2/D M-L7-40/3/D M-L7-40/4/D
50 M-L7-50/1/D M-L7-50/2/D M-L7-50/3/D M-L7-50/4/D
63 M-L7-63/1/D M-L7-63/2/D M-L7-63/3/D M-L7-63/4/D
◆产品特性
■符合新标准和;
■电流脱扣整定JQ；
■分断能力高达10kA；
■极高的限流能力，可实现高的选择性；
■两侧双端子适合母线排和单芯导线；
■两侧均可使用母线排；
■多功能附件系列；
■复合槽的接线螺钉，扭矩大，接线牢，可实现快速接线；
■电源进线方向任意；
■具有直流产品，可广泛在电讯或电力机车等领域里应用。
◆适用范围
适用于直流线路的过载与短路保护。特别适合于通讯、电力、机车等行业。
额定电流（A）In 型号 型号
额定分断能力为：

C特性曲线
■瞬时脱扣5-10In

注：电源正负极不允许 接错，否则不能有效分 断故障电流。

 1 M-L7-1/1/C-DC M-L7-1/2/C-DC
2 M-L7-2/1/C-DC M-L7-2/2/C-DC
3 M-L7-3/1/C-DC M-L7-3/2/C-DC
4 M-L7-4/1/C-DC M-L7-4/2/C-DC
6 M-L7-6/1/C-DC M-L7-6/2/C-DC
10 M-L7-10/1/C-DC M-L7-10/2/C-DC
13 M-L7-13/1/C-DC M-L7-13/2/C-DC
16 M-L7-16/1/C-DC M-L7-16/2/C-DC
20 M-L7-20/1/C-DC M-L7-20/2/C-DC
25 M-L7-25/1/C-DC M-L7-25/2/C-DC
32 M-L7-32/1/C-DC M-L7-32/2/C-DC
40 M-L7-40/1/C-DC M-L7-40/2/C-DC
50 M-L7-50/1/C-DC M-L7-50/2/C-DC

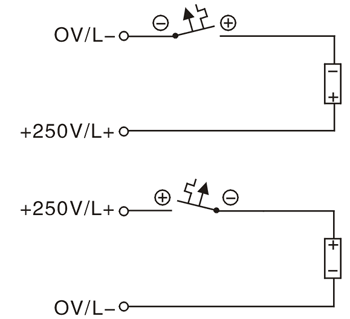

单极额定电压250V T=4ms

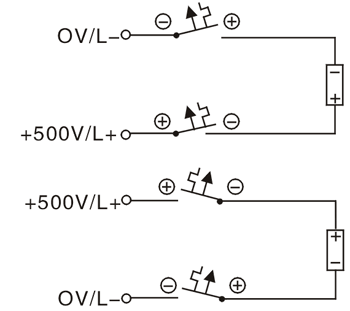

两极额定电压500V T=4ms

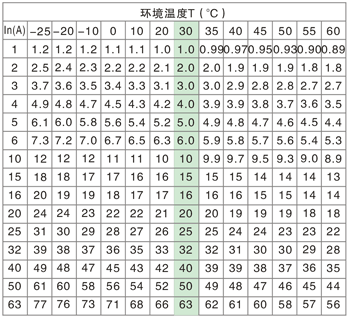

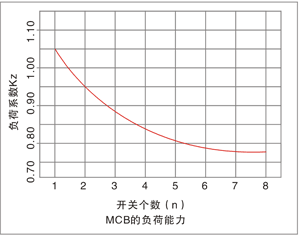

◆负载能力
■适用于单极L7系列
■相应的温度和n个开关的工作状态下允许的负荷：IDL=InKT(T)KN(N)

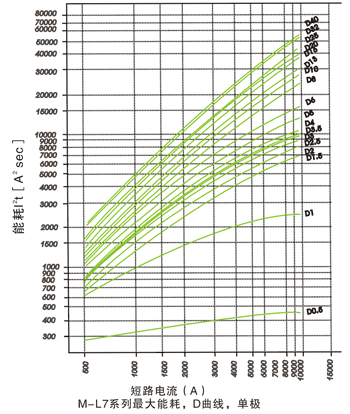

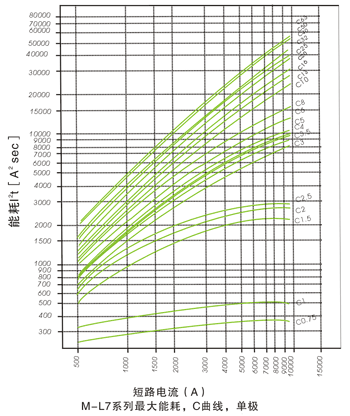

◆能耗
■（）

■M-L7和熔断器D0或NH的短路能力
■1.4 高选择性可过1.4kA：□无选择功能

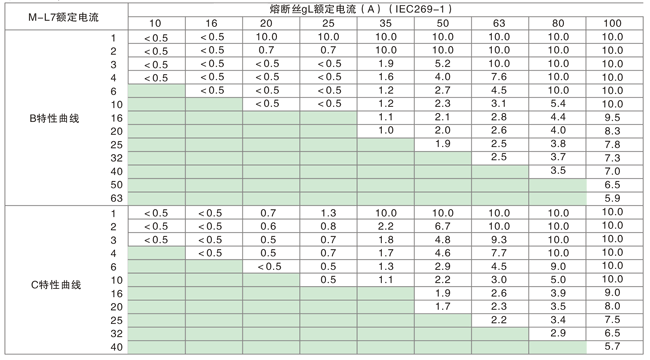

熔断丝D01,D02,D03选择性

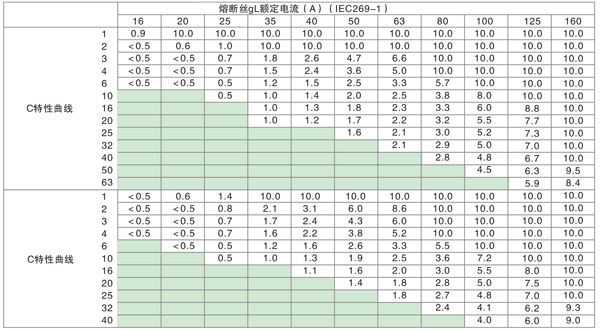

熔断丝NH-00的选择性
