| MQ2系列交流牵引电磁铁 |
|
概述
MQ2系列交流牵引电磁铁适用于交流50Hz，额定电压至380V的控制电路中，作为机械设备及自动化系统中各种操作机构的远距离控制用。线圈断电后无复位装置。

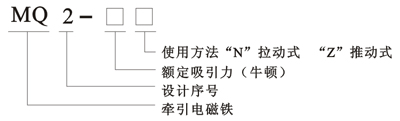

型号及其含义
主要技术参数
| 型号 |
额定吸
引力(牛顿) |
额定
行程(mm) |
额定电压(V) |
操作频率/小时
通电持续率/60% |
衔铁重量(kg) |
消耗功率 |
| 启动 |
吸持 |
| MQ2-0.7Z |
7 |
10 |
110、220、380 |
600次/小时 |
0.15 |
102 |
16 |
| MQ2-1.5Z |
15 |
20 |
110、220、380 |
200次/小时 |
0.20 |
532 |
49 |
| MQ2-3Z |
30 |
20 |
110、220、380 |
200次/小时 |
0.25 |
817 |
68 |
| MQ2-5Z |
50 |
25 |
110、220、380 |
200次/小时 |
0.35 |
1825 |
99 |
| MQ2-8Z |
80 |
25 |
110、220、380 |
200次/小时 |
0.5 |
1980 |
110 |
| MQ2-1.5N |
15 |
20 |
110、220、380 |
200次/小时 |
0.20 |
532 |
49 |
| MQ2-3N |
30 |
25 |
110、220、380 |
200次/小时 |
0.25 |
817 |
68 |
| MQ2-5N |
50 |
25 |
110、220、380 |
200次/小时 |
0.35 |
1825 |
99 |
| MQ2-8N |
80 |
25 |
110、220、380 |
200次/小时 |
0.5 |
1980 |
110 |
| MQ2-15N |
150 |
50/30 |
110、220、380 |
300次/小时 |
1.6 |
8560 |
342 |
| MQ2-25N |
250 |
30 |
110、220、380 |
300次/小时 |
3 |
10120 |
437 |

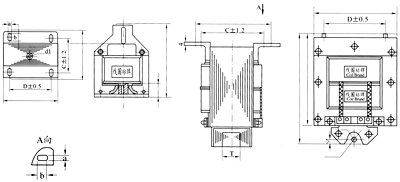

外形及安装尺寸
| 型号 |
C |
D |
A |
B |
| MQ2-0.7Z\N |
35±1.2 |
30±0.5 |
6±0.5 |
8±0.5 |
| MQ2-1.5N |
38±1.2 |
30±0.5 |
4.5±0.5 |
6.5±0.5 |
| MQ2-3N |
48±1.2 |
50±0.5 |
4.5±0.5 |
6.5±0.5 |
| MQ2-5N |
50±1.2 |
60±0.5 |
6±0.5 |
8±0.5 |
| MQ2-8N |
60±1.2 |
60±0.5 |
6±0.5 |
8±0.5 |
| MQ2-15N |
85±1.2 |
108±0.5 |
10±0.5 |
12±0.5 |
| MQ2-25N |
125±1.2 |
108±0.5 |
10±0.5 |
12±0.5 |
| MQ2-1.5Z |
38±1.2 |
50±0.5 |
4.5±0.5 |
6.5±0.5 |
| MQ2-3Z |
48±1.2 |
50±0.5 |
4.5±0.5 |
6.5±0.5 |
| MQ2-5Z |
50±1.2 |
60±0.5 |
6±0.5 |
8±0.5 |
| MQ2-8Z |
60±1.2 |
60±0.5 |
6±0.5 |
8±0.5 |
|
|
|
| |
|
