MZS1系列交流三相制动电磁铁
概述
    MZS1系列制动电磁铁是操动制动器作机械制动用。通常与阀瓦式制动器配合使用,在电气传动装置中用作电动机的机械制动,以达到准确和迅速停车的目的。

适于范围
    适用于交流50Hz电压至380V的控制线路中,与闸瓦式制动器配套,作为驱动装置。

结构特点
    MZS1系列制动电磁铁由衔铁、线圈、铁芯,牵引杆等组成,其外壳用钢板焊接而成,为提高机械寿命,大型的制动电磁铁MZS1-25H、45H、80H均具有缓冲装置。

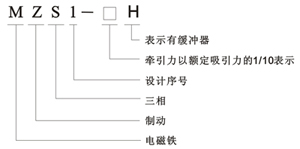

型号及其含义


主要技术参数
型号 举重(N) 行程(mm) 90%额定电压时吸力(N) 衔铁重量(kg)
MZS1-15 147 50 196 4.5
MZS1-25 245 50 343 11.2
MZS1-25H 245 50 363 11.2
MZS1A-45H 441 50 686 11.2
MZS1-45H 441 50 686 16.5
MZS1-80H 784 60 1127 24.6

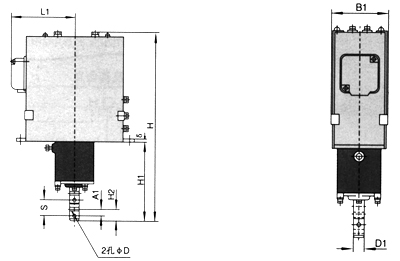

外形及安装尺寸


型号 外形尺寸(mm)
L L1 B B1 H H1 H2 δ D D1 D2 A A1 S A2
MZS1-15 340 188 138 146 455 174 28 8 φ9 φ22 φ11 310 15 50 96
MZS1-25 376 209 145 155 522 181 35 10 φ14 φ28 φ14 346 20 50 100
MZS1-25H 376 209 145 155 584 244 35 10 φ14 φ30 φ14 346 20 50 100
MZS1A-45H 376 209 145 155 584 244 35 10 φ14 φ30 φ14 346 20 50 100
MZS1-45H 494 250 175 179 780 306 54 12 φ16 φ40 φ18 450 30 50 130
MZS1A-80H 494 250 200 204 790 306 54 12 φ16 φ40 φ18 450 30 60 130
